LED生产与应用中的静电防护措施

1天前2025-10-10 21:40:57

技术部张工

LED技术

2332次阅读

LED在生产、运输与应用过程中，对静电（ESD）的敏感性极高。忽视静电防护，轻则导致产品性能下降，重则造成元件永久性失效，显著增加生产成本并缩短产品寿命。据行业数据显示，高达90%的LED故障与潜在性静电损伤有关。本文将深入解析LED静电防护的核心策略，并提供基于实际项目经验的全面指南，助你有效规避静电风险，确保LED产品的卓越品质与长久稳定运行。

LED静电防护的本质与核心挑战

静电，本质上是一种处于静止状态的电荷，当物体表面正负电荷分布不平衡时便会产生。对于LED这类静电敏感型电子元件而言，静电放电（ESD）是其隐形杀手。LED的PN结结构非常脆弱，极低的静电电压（通常低于2000V）就可能造成不可逆的损伤，远低于人体能感知的静电电压（约3000V）。

静电对LED的危害类型

静电对LED的危害主要分为两种：

突发性损伤（Catastrophic Failure） ：这是指LED元件的两个或多个针脚间的电压瞬间超过其介质击穿强度，导致元件被严重损坏，功能立即丧失。这种损伤通常能在生产过程中的质量检测中被发现，但会直接降低产品良品率，增加企业成本。
潜在性损伤（Latent Damage） ：这种损伤更为隐蔽和普遍，占据ESD破坏的90%以上。静电放电的脉冲能量会导致LED灯珠或内部IC局部发热，造成介质击穿，但不会立即导致功能失效。然而，这种损伤会显著影响LED的长期可靠性和使用寿命，最终在客户使用过程中表现为死灯、亮度衰减加快或颜色偏差，给客户造成损失。正如某工厂质量主管在最近的技术交流中坦言：“我们最初忽视了这个细节，结果付出了昂贵的代价，返修率居高不下。”

LED静电敏感度等级与典型破坏电压

不同类型的LED对静电的敏感度有所不同，但普遍属于静电敏感器件中的高级别。

LED类型/封装	典型ESD破坏电压 (HBM)	静电敏感度等级
传统直插式LED	500V - 2000V	Class 2
SMD LED (0603/0805)	250V - 1000V	Class 2A/2B
大功率LED	100V - 500V	Class 1B/2A
COB封装LED	50V - 250V	Class 1A/1B
超小尺寸LED (Mini/Micro LED)	< 50V	Class 0/1A

LED属于一级防静电敏感器件。在实际生产中，我们必须将其视为最敏感的器件来对待，以确保最高的防护标准。

静电产生的根源与识别

要有效防护静电，首先需要理解它从何而来。从微观上看，静电产生于不同物质电子的接触、得失，导致物质失去电平衡。宏观上，静电的产生主要有以下几种方式：

摩擦起电 ：两种不同材质的物体相互摩擦，电子会从一个物体转移到另一个物体，导致物体带电。例如，工人的衣物与设备摩擦、LED元件在传送带上滑动、包装材料的摩擦等，都是常见的静电来源。
接触分离起电 ：物体间的接触和分离也会产生电子转移，进而产生静电。例如，从包装袋中取出LED元件，或元件在生产过程中与工具、夹具接触后再分离。
感应起电 ：当一个带电物体靠近另一个不带电物体时，不带电物体内部的电荷会重新分布，使其一端带正电，另一端带负电。在LED芯片的运输过程中，如果周围有强电场，芯片可能因感应而带电。

生产环节静电来源分析

在LED的生产、组装、测试、运输和安装等各个环节，都可能产生静电放电（ESD）。

环节	常见静电来源	潜在危害
生产车间	人体摩擦（衣物、鞋子）、地板、工作台面、椅子、自动化设备、气动工具、包装材料	元件失效、良品率下降、产品寿命缩短
物料搬运	塑料包装袋、托盘、周转箱、手推车与地面摩擦	运输途中元件受损、入库前已带电
组装焊接	烙铁、电批、吸锡器、夹具、人员操作	焊点虚焊、元件击穿、IC功能异常
测试老化	测试夹具、电源线、老化架、测试人员操作	测试结果偏差、老化过程中元件失效、潜在性损伤加剧
成品包装	塑料薄膜、缓冲材料、纸箱摩擦	成品出厂前受损、运输中静电积累
安装维护	安装工具、人员衣物、环境湿度低	现场安装时元件失效、维修人员操作不当导致二次损伤

关键静电防护措施深度解读

有效的静电防护是一个系统工程，需要从人、机、料、法、环等多个维度进行综合管理。

3.1 人体静电防护：不可忽视的第一道防线

人体是静电的主要来源之一。通过摩擦，人体可以产生高达数千伏的静电电压。因此，对操作人员的防护是静电控制的第一步。

防静电手环 ：这是最直接有效的人体接地方式。必须是带线接地手环 ，并确保与皮肤紧密接触，通过接地线将人体静电安全泄放到大地。

无绳防静电手环的工作原理是自感电离放电，通常在静电电压超过2000V以上才产生效果，而此电压早已超过LED的静电破坏电压，因此在LED生产中基本不能起作用。在我们的项目实践中，曾有团队因误用无绳手环导致产品良率显著下降，最终通过更换为有绳手环并定期测试才得以解决。
品质人员必须最少每两个小时做一次手环静电测试，并作好测试纪录。

防静电工作服、帽、鞋 ：组装人员操作时需穿戴防静电服装、帽子、鞋子等。这些服装通常采用导电纤维制成，能有效防止因衣物摩擦产生的静电荷积累，并将其通过防静电鞋和防静电地板导入大地。

防静电鞋 ：应与防静电地板配合使用，形成完整的人体静电泄放通路。根据GB4385-1995标准，防静电胶底鞋、导电胶底鞋有明确的技术要求。

防静电指套/手套 ：在直接接触LED元件时，应佩戴防静电指套或手套，以避免人体指尖的静电对元件造成损伤。

3.2 生产环境与设备接地：构建安全基石

接地是防静电措施中最直接、最有效的手段，对于导体通常采用接地的方法。

工作台面接地 ：所有工作台面都应铺设防静电台垫，并通过接地线可靠接地。台垫的表面电阻应符合行业标准，确保静电荷能迅速泄放。
生产设备接地 ：烙铁、切脚机、锡炉（或自动回流焊设备）、电动起子等所有与LED元件接触的生产设备均需良好接地。我们建议电烙铁尽可能采用防静电低压恒温烙铁，并保持良好的接地性。
地板与墙壁接地 ：生产车间应采用防静电地板（如导电地板、防静电地坪漆），并布设铜线接地，确保整个工作区域的静电能有效导入大地。
防静电周转箱/元件盒 ：盛装LED的容器必须使用防静电元件盒或周转箱，这些容器应具有导电或静电耗散特性，防止静电积累并提供屏蔽保护。

3.3 温湿度控制与离子风机应用：环境调控的艺术

环境因素对静电的产生和消散有着显著影响。

湿度控制 ：空气湿度是影响静电产生和消散的关键因素。当空气湿度低于40%RH时，静电更容易产生和积累。因此，将车间湿度控制在40%RH~60%RH的范围内至关重要。

每月测量静电压，每天记录温湿度，并对员工防静电衣、帽、台垫等进行定期检测，以确保环境控制的有效性。

离子风机/离子风枪 ：在无法接地或静电无法有效泄放的区域，如塑料绝缘体、非导体表面，可以利用离子风机或离子风枪产生大量正负离子，中和物体表面静电荷。

3.4 防静电包装与运输：全程守护的策略

LED产品在离开生产线后，静电防护仍需持续。

防静电包装材料 ：使用防静电袋、防静电托盘、防静电周转箱等包装材料，它们通常具有静电屏蔽、静电耗散或导电特性，能有效保护LED免受静电危害。
防静电运输 ：运输车辆应考虑静电接地，避免在运输过程中因震动、摩擦产生大量静电。

3.5 ESD保护器件集成：芯片级的最后屏障

在电路设计层面，为LED集成ESD保护器件是增强其抗静电能力的有效手段。

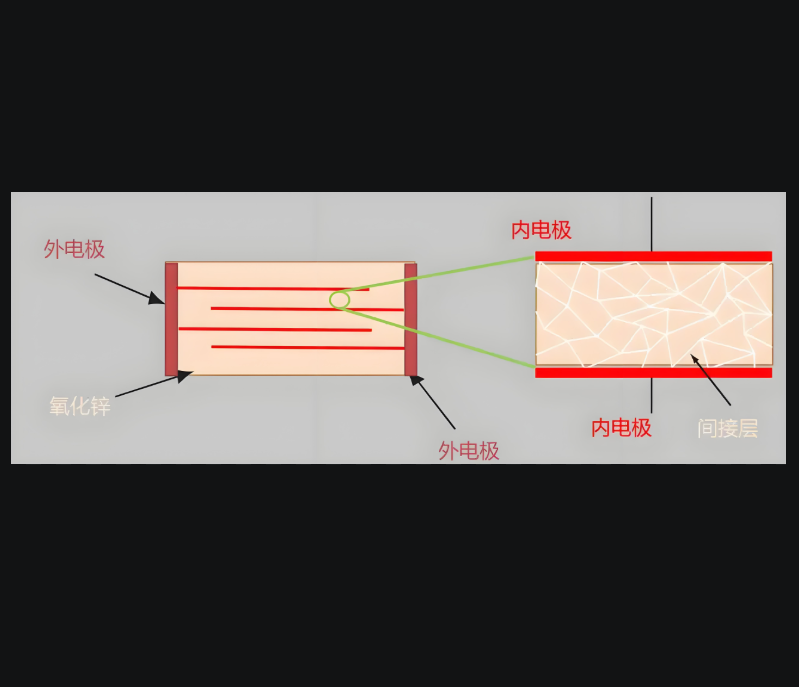

ESD保护器（TVS二极管、齐纳二极管） ：这些器件在正常工作电压下呈现高阻态，不影响电路功能；一旦出现静电脉冲，它们会迅速导通，将瞬态高压钳位在安全水平，从而保护LED芯片。
设计考量 ：ESD保护器件的选择需要综合考虑其钳位电压、响应时间、容值和封装尺寸，以确保在提供有效保护的同时，不对LED的正常工作性能产生负面影响。在我们的设计验证中，选择合适的TVS二极管可以将LED的ESD抗性从几百伏提升到数千伏，极大降低了产品在应用端的失效风险。

实际应用场景中的静电防护策略

静电防护并非一劳永逸，它需要根据不同的生产和应用场景进行定制化管理。

4.1 LED芯片制造与封装：精密环境的严苛要求

在LED芯片的制造和封装环节，由于元件尺寸小、集成度高，对静电的敏感度尤其高。

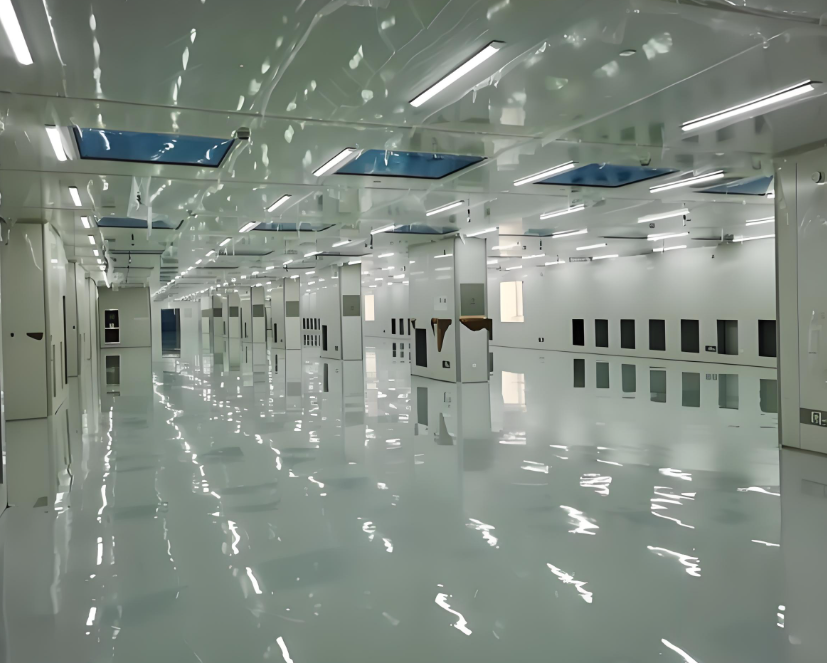

洁净室标准 ：遵循ISO 14644-1等洁净室标准，控制空气中的微尘和污染物，同时通过恒温恒湿系统维持理想的湿度环境。
自动化设备防静电 ：自动化设备（如贴片机、固晶机）的金属部件应可靠接地，传送带材料应选用防静电材质，并可辅以离子风机进行局部静电消除。

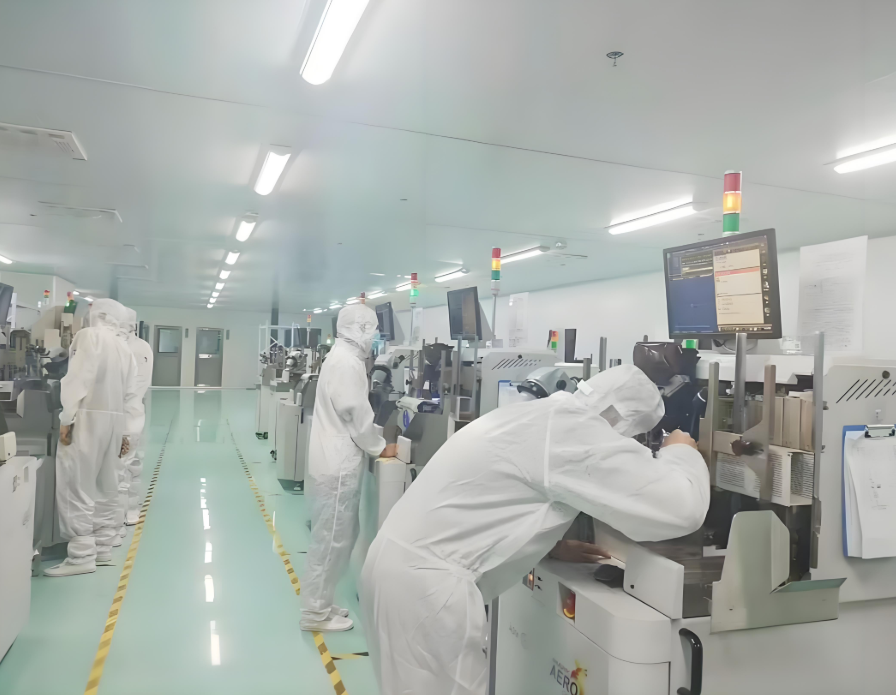

人员高标准防护 ：所有进入洁净室的人员必须佩戴全套防静电装备，包括防静电服、帽、鞋、手套，并经过严格的静电测试后方可进入。一位来自深圳的资深工程师曾告诉我们：“如果参数偏差哪怕0.5%，整批产品都得重做。静电防护是精细化生产的生命线。”

4.2 LED显示屏组装与测试：大规模生产的挑战

LED显示屏的组装涉及大量LED灯珠、驱动IC和PCB板，静电防护的范围广、环节多。

工作站接地 ：所有组装和测试工位都必须配备防静电台垫并可靠接地。
工具接地 ：电动工具、测试探头等都应具备接地功能，确保操作过程中不会引入静电。
分区分级防护 ：根据不同区域的静电敏感度，实施分区分级的静电防护措施。例如，在IC和LED灯珠接触区，防护等级应高于后期的老化测试区。
防静电推车与周转 ：在显示屏模组的流转过程中，使用防静电推车和防静电周转箱，避免在搬运过程中产生静电。

4.3 LED灯具安装与维护：现场操作的风险规避

即使是成品灯具，在安装和维护过程中也可能因静电操作不当而受损。

安装前准备 ：安装人员应穿戴防静电服和手套，避免在干燥环境中直接接触灯具内部电路板。
工具选择 ：使用带有绝缘手柄的工具，并在必要时对工具进行接地处理。
环境评估 ：在特别干燥的环境下（如冬季北方），建议增加现场湿度或使用便携式离子风机进行局部静电中和。
维修操作 ：在维修LED灯具时，应在防静电工作台上进行，并严格遵循防静电操作规程。

4.4 仓储与物流：供应链中的隐形威胁

LED产品在仓储和物流环节同样面临静电风险。

防静电仓储环境 ：仓库应保持适当的温湿度，避免极端干燥环境。地面可铺设防静电地坪。
防静电货架与容器 ：存储LED产品的货架、托盘和容器应具备防静电功能。
运输过程防护 ：在长途运输中，确保包装箱内有足够的缓冲材料，并使用防静电包装袋对产品进行密封，防止在颠簸和摩擦中产生静电。

静电防护体系的建立与持续优化

建立一个完善的静电防护体系，并对其进行持续的监测和改进，是确保LED产品质量和可靠性的长效机制。

5.1 静电防护技术标准与规范：遵循行业最佳实践

遵循国家和行业标准是构建有效静电防护体系的基础。

GB 2887-89 计算站场地技术条件 ：虽然主要针对计算站，但其中关于防静电地面的要求对LED生产车间有指导意义。
GB4385-1995 防静电胶底鞋、导电胶底鞋技术要求 ：规范了防静电鞋的性能指标。
GB12014-89 防静电工作服 ：明确了防静电工作服的材料和性能要求。
GJB1649-1993 电子产品防静电放电控制大纲 ：这是军用标准，但其对电子产品防静电放电控制的系统性要求，对民用LED生产同样具有极高的参考价值。
ANSI/ESD S20.20 ：国际上广泛认可的防静电标准，涵盖了静电防护区域（EPA）的建立、人员培训、设备要求等多个方面。

5.2 员工培训与意识提升：人是核心要素

静电防护体系的成功实施，离不开全体员工的充分理解和严格执行。

定期培训 ：对所有接触LED产品的员工进行定期的静电防护知识培训，包括静电危害、产生原因、防护措施、操作规范等。
意识强化 ：通过海报、标语、案例分析等形式，不断强化员工的防静电意识，使其认识到静电防护的重要性。
操作规范 ：制定详细的静电防护操作规范，并确保每位员工都能熟练掌握和严格遵守。

5.3 定期检测与内审：确保体系有效运行

静电防护设施会因磨损、老化等原因导致性能下降，因此需要持续的监测和评估。

静电监测 ：每月测量工作区的静电压，确保其在安全范围内。对防静电台垫、防静电地板等每年检测一次表面电阻。
人体综合测试仪 ：在车间门口设置人体综合测试仪，确保员工在进入工作区前，防静电手环、鞋子、衣服等均符合要求。
内审检查制度 ：建立严格的内审检查制度，定期对静电防护体系的实施情况进行检查和评估，及时发现问题并进行改进，确保该体系得以持续有效实施。

常见静电防护误区与应对策略

在实践中，我们常会遇到一些关于静电防护的误区，理解并纠正这些误区对于提升防护效果至关重要。

6.1 无绳防静电手环的无效性

❌ 常见误区 ：认为无绳防静电手环可以有效泄放人体静电。
✅ 最佳实践 ：如前所述，无绳手腕带在LED的静电破坏电压下基本不能起作用。务必使用有绳并可靠接地的防静电手环，并定期进行测试。

6.2 防静电台垫与椅子的电阻衰减

❌ 常见误区 ：防静电台垫和椅子一旦购买，便可长期有效。
✅ 最佳实践 ：防静电台垫和工作椅等工具，经过一段时间使用后，其表面电阻和靠背电阻可能大于10^8^～10^10^欧姆，失去防静电作用。建议每月或每季度测量一次电阻值，确保其符合防静电标准（通常为10^6^～10^9^欧姆），并及时更换或维护。

6.3 忽视环境湿度的影响

❌ 常见误区 ：只关注接地和穿戴，忽视环境温湿度。
✅ 最佳实践 ：将车间湿度控制在40%RH~60%RH是减少静电产生和积累的有效手段。湿度过低时，应采取加湿措施；湿度过高也可能导致其他问题，需平衡控制。

6.4 仅关注突发性损伤，忽略潜在性损伤

❌ 常见误区 ：只要LED在出厂测试时功能正常，就认为没有静电问题。
✅ 最佳实践 ：潜在性损伤在静电放电(ESD)的破坏中占比更高，达到了90%以上。这意味着即使产品通过了初始测试，也可能因静电损伤而提前失效。因此，静电防护应是贯穿产品全生命周期的系统性工程，不能只看短期结果。

高频技术问题解答

7.1 无绳防静电手环真的无效吗？

是的，对于LED这类高静电敏感器件，无绳防静电手环基本无效。其自感电离放电原理要求静电电压达到2000V以上才有效，而LED的击穿电压通常远低于此。因此，你必须使用有绳并可靠接地的防静电手环，并确保其与皮肤紧密接触。

7.2 如何判断防静电设施是否有效接地？

你可以使用专业的接地电阻测试仪来测量防静电台垫、地板、设备外壳等与大地之间的电阻值。通常，接地电阻应小于1欧姆，而防静电台垫的表面电阻应在10^6^～10^9^欧姆之间。此外，人体综合测试仪可以快速检测员工的防静电手环、鞋子和服装是否符合要求。

7.3 LED静电损伤是即时发生的吗？

不完全是。静电损伤分为突发性损伤和潜在性损伤。突发性损伤是即时且显而易见的，会导致元件立即失效。但潜在性损伤更为普遍，它不会立即导致失效，而是在后续使用中逐渐显现，如亮度衰减加快、颜色漂移或死灯，最终影响产品寿命。

7.4 湿度对静电防护有多重要？

湿度对静电防护至关重要。空气中的水分子是导电的，可以帮助消散静电荷。当环境湿度低于40%RH时，空气变得干燥，静电更容易产生和积累。因此，将生产环境湿度控制在40%RH~60%RH是有效的静电防护措施之一。

7.5 ESD保护器件会影响LED性能吗？

选择不当的ESD保护器件确实可能对LED性能产生微小影响。例如，过高的寄生电容可能影响高频信号传输，过高的漏电流可能增加功耗。因此，在设计时需要根据LED的具体应用场景（如工作电压、频率、功耗要求）仔细选择ESD保护器件的型号和参数，平衡保护效果与性能影响。在我们的项目评估中，通常会进行全面的功能和性能测试，确保ESD保护方案的整体优化。

7.6 为什么在LED工厂需要佩戴全套防静电装备？

LED属于一级防静电敏感器件，极易受到静电损伤。佩戴防静电服装、帽子、鞋子、手套和手环等全套装备，是为了从多个方面防止静电的产生、积累和放电。防静电服可以防止衣物摩擦起电；防静电鞋与地板配合将人体静电导入大地；防静电手环直接将人体静电安全泄放。这是一项系统性的防护措施，确保在接触LED时将静电风险降到最低。
