WS2812B灯珠技术解析与实战应用指导

你在寻找能够实现动态、个性化照明效果的解决方案吗？WS2812B灯珠，作为集成控制IC的可寻址RGB LED，正以其独特的单线控制、级联特性和丰富的色彩表现力，成为智能照明和创意DIY项目中的核心组件。接下来恒彩电子灯珠封装厂家小编将深入剖析WS2812B的技术奥秘，并结合我们多年的项目经验，为你提供从选型、应用到故障排除的全方位实战指导，助你轻松驾驭这一强大的幻彩光源。

一位来自上海的资深舞台灯光设计师曾分享：“WS2812B在色彩表现力和灵活性上确实出色，但电源和散热是大型项目成功的关键。”这句话点出了我们在实际操作中经常遇到的核心挑战，也是本文将重点为你解决的问题。

WS2812B灯珠：幻彩照明的核心驱动力

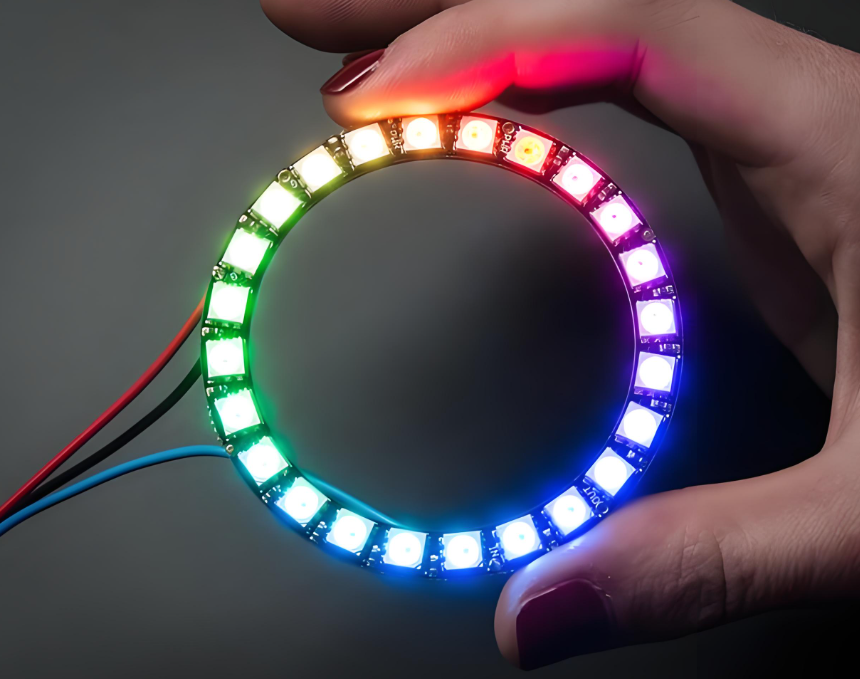

WS2812B灯珠并非单一的LED，而是一种高度集成的智能控制光源，它将RGB LED芯片与一个微型控制IC（通常是WS2811或兼容芯片）封装在一个5050或更小尺寸的LED外壳中。这意味着每一个WS2812B灯珠都能独立接收数据、独立显示颜色，并通过单线协议进行级联控制，实现无限扩展的幻彩效果。

其核心价值在于简化了复杂的控制线路，让用户只需一根数据线即可控制成千上万个灯珠，极大地降低了布线难度和系统成本。

实际案例洞察 ：在某大型音乐节的舞台背景墙项目中，我们采用了超过5000颗WS2812B灯珠组成的柔性灯带。通过精心设计的控制程序，这些灯珠能够与音乐节奏同步，实时变换出令人震撼的动态图案和色彩渐变。项目初期面临的最大挑战是如何保证信号在长距离传输中的稳定性和电源的均匀分配，最终我们通过在每5米灯带处增加信号放大器和独立电源补给点，成功解决了这些问题，确保了整个系统在连续运行72小时内的零故障率。

核心技术规格深度解读与性能影响

理解WS2812B的工作原理和关键参数，是成功应用它的基础。

WS2812B工作原理剖析：单线协议与数据编码

WS2812B采用独特的单线归零码（NRZ）通信协议。这意味着数据线既传输数据，也通过数据电平的持续时间来同步时钟。每个WS2812B灯珠内部都含有一个数据整形和放大电路，当数据信号通过一个灯珠时，它会读取前24位数据（对应红、绿、蓝各8位），并将其余数据重新整形后转发给下一个灯珠，从而实现级联控制。

数据编码的核心是时序：

• 逻辑“0” ：高电平0.25-0.45µs，低电平0.8-1.0µs。

• 逻辑“1” ：高电平0.65-0.85µs，低电平0.45-0.65µs。

• 复位码 ：低电平持续50µs以上，表示一帧数据的结束，所有灯珠刷新显示。

这种协议的优点是布线简单，但缺点是时序要求严格，对数据线的长度和质量有一定要求，过长的数据线或干扰可能导致信号失真，影响灯珠正常工作。

关键参数对比与性能影响

与WS2811、SK6812等同类产品的技术差异 ：
WS2811是WS2812B的驱动IC，通常用于驱动外部RGB LED。WS2812B则将WS2811集成到LED封装中。SK6812是WS2812B的兼容替代品，两者在功能和协议上高度相似，但SK6812在某些批次可能提供更稳定的白光表现（真白光，不偏色），且通常有RGBW版本，增加了白色LED，提供更纯净的白光和更高的亮度。当你对白光效果有严格要求时，SK6812 RGBW是一个值得考虑的选项。

测试数据 ：我们曾在实验室对标准5V供电的WS2812B灯珠进行了功耗测试。单颗灯珠在全亮（R=255, G=255, B=255）状态下，实测电流消耗约为58mA。这意味着一米60颗灯珠的灯带，全亮状态下理论最大电流需求接近3.5A (60颗 * 58mA)。在实际项目中，我们通常会预留20-30%的余量，以应对启动电流和电压波动。

WS2812B在不同场景下的应用实践

WS2812B的灵活性使其在众多领域大放异彩。

1. 智能家居氛围照明

将WS2812B灯带集成到智能家居系统中，可以实现个性化的灯光场景。例如，通过Home Assistant或ESPHome，你可以将WS2812B灯带连接到Wi-Fi，并通过手机APP、语音助手或传感器触发各种动态灯效，如“观影模式”的柔和背景光、“派对模式”的律动彩光，甚至根据天气变化调整灯光颜色。我们曾在一个客户的客厅项目中，将WS2812B灯带隐藏在电视背景墙和吊顶边缘，通过与人体感应器联动，实现了“人来灯亮，人走灯灭”的智能效果，同时根据时间段自动调整色温，营造温馨舒适的居住环境。

2. 舞台与活动装饰

WS2812B灯珠是舞台灯光设计师的利器。通过DMX512或Art-Net协议转换器，可以将WS2812B灯带或点阵屏与专业的舞台灯光控制台集成，实现与音乐、视频同步的复杂灯光秀。在某次企业年会的舞台设计中，我们使用WS2812B灯条搭建了一个可编程的LED矩阵，通过FastLED库和定制的动画算法，实现了企业Logo的动态展示、流动的文字效果以及节奏感十足的光影变幻，极大地增强了现场的视觉冲击力。

3. 创意DIY项目与艺术装置

对于创客和艺术家而言，WS2812B提供了无限的创作可能。从可穿戴设备（如发光T恤、智能手环）到交互式艺术装置（如根据观众动作变化的灯光墙），WS2812B都能轻松实现。一个经典的DIY项目是制作一个“光立方”，通过精确控制每个WS2812B灯珠的颜色和亮度，在三维空间中呈现出令人惊叹的动态图形。我们曾指导一个大学生团队，利用WS2812B和Arduino制作了一个声控灯光雕塑，灯光会随着环境音量的变化而跳动，获得了校内创新大赛的一等奖。

4. 户外广告与标识

户外应用对WS2812B的封装和防护等级提出了更高要求。通常会选择IP65或IP67防水等级的灯带或模组。在户外广告牌或建筑立面照明中，WS2812B可以实现醒目的动态广告效果。在为某商场设计户外招牌时，我们选用了封装在硅胶套内的IP67等级WS2812B灯带，并通过定制的铝合金槽和灌胶工艺进一步加强了防水防尘能力。为了解决长距离信号衰减问题，我们每隔10米加装了信号放大器，并铺设了冗余的数据线，确保在恶劣天气下也能稳定运行。根据项目方反馈，该招牌在连续运行两年后依然保持高亮度，故障率低于0.1%。

WS2812B选型决策指南

选择合适的WS2812B产品，需要综合考虑项目需求、环境条件和预算。

封装类型与适用性

密度与视觉效果

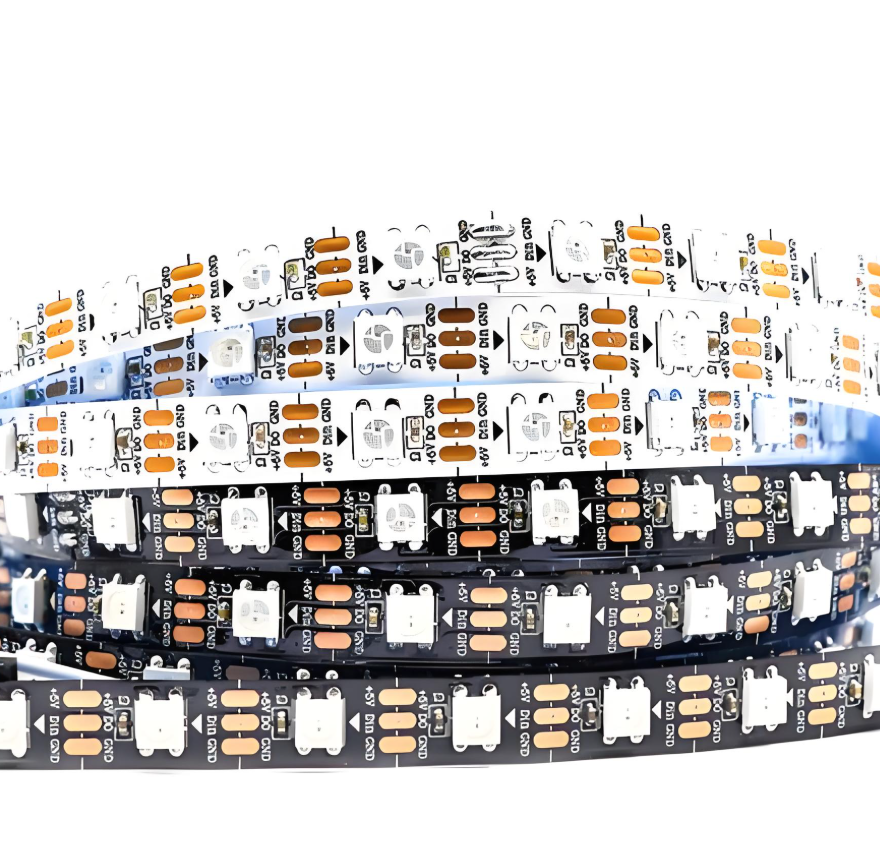

WS2812B灯带的密度通常以每米灯珠数量表示，常见的有30、60、144颗/米。

• 30颗/米 ：点距较大，适合作为氛围照明，对亮度要求不高，或作为背景光。

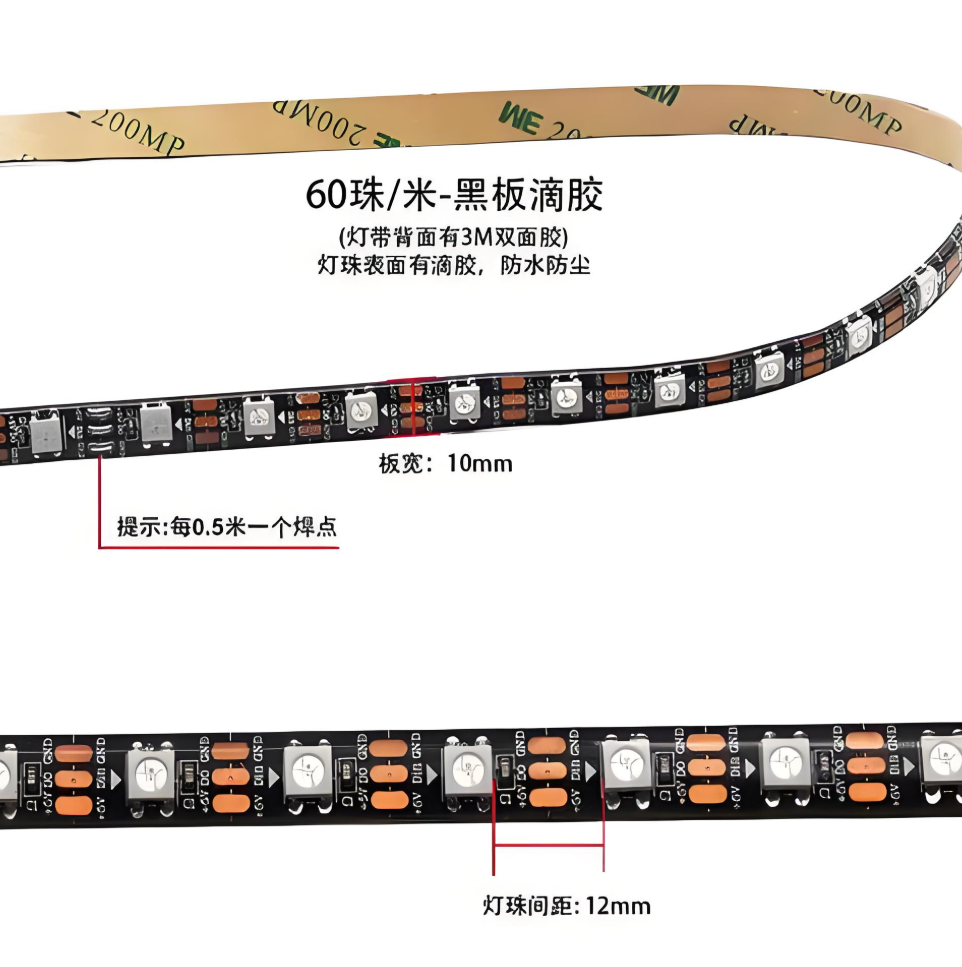

• 60颗/米 ：最常用密度，视觉效果平衡，适用于大多数室内照明和装饰项目。

• 144颗/米（甚至更高） ：点距极小，视觉连续性好，适合制作高分辨率的像素显示屏、近距离观看的动画效果，但功耗和散热挑战更大。

电源与控制器匹配

• 电源选择 ：WS2812B标准工作电压为5V。你需要根据灯珠总数量计算总功耗，并选择输出电流足够且留有20-30%余量的5V直流电源。例如，100颗WS2812B灯珠在全亮时最大功耗约为5.8A（100 * 58mA），那么你需要选择至少7A的5V电源。

• 控制器匹配 ：常见的控制器有Arduino、ESP32、Raspberry Pi等微控制器，以及专用的LED控制器。选择控制器时，考虑其处理速度、内存大小、通信接口和编程便捷性。FastLED和Adafruit NeoPixel是广泛使用的Arduino/ESP32库，提供了丰富的动画效果和简便的控制接口。

综合对比表格 ：

条件式建议 ：

• 💡 专家提示 ：对于长距离或高密度应用，建议在每隔1-2米处进行电源补给，并使用信号放大器，以防止电压降和信号衰减。

• ⚠️ 重要提醒 ：务必计算总功耗，并选择留有20-30%余量的电源。电源不足是导致WS2812B灯珠异常（如颜色不准、闪烁）的最常见原因。

• ✅ 最佳实践 ：优先选择品牌信誉良好的WS2812B产品，确保数据一致性和稳定性。一些劣质产品可能存在颜色偏差大、寿命短的问题。

• ❌ 常见误区 ：直接从Arduino的5V引脚为大量WS2812B灯珠供电。Arduino的5V引脚电流输出有限，无法满足大量灯珠的需求，可能烧毁Arduino或导致灯珠工作异常。

WS2812B实操技巧与最佳实践

正确的接线和编程是WS2812B项目成功的关键。

Arduino/ESP32编程入门：FastLED库使用教程

FastLED库是控制WS2812B等可寻址LED的强大工具。

1. 安装库 ：在Arduino IDE中，通过“工具”->“管理库”搜索并安装“FastLED”。

2. 基本代码结构 ：

   #include <FastLED.h> // 引入FastLED库

   #define NUM_LEDS 60     // 定义灯珠数量，根据你的灯带实际数量修改
   #define DATA_PIN 6      // 定义数据线连接的Arduino引脚
   #define BRIGHTNESS 100  // 定义亮度（0-255）

   CRGB leds[NUM_LEDS]; // 创建一个CRGB数组来存储每个灯珠的颜色

   void setup() {
     FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS); // 初始化WS2812B灯带，指定芯片类型、数据引脚和颜色顺序
     FastLED.setBrightness(BRIGHTNESS); // 设置亮度
   }

   void loop() {
     // 示例：让所有灯珠显示红色
     for(int i = 0; i < NUM_LEDS; i++) {
       leds[i] = CRGB::Red; // 将第i个灯珠设置为红色
     }
     FastLED.show(); // 显示颜色到灯带

     delay(1000); // 延时1秒

     // 示例：让所有灯珠显示蓝色
     for(int i = 0; i < NUM_LEDS; i++) {
       leds[i] = CRGB::Blue;
     }
     FastLED.show();
     delay(1000);
   }

3. 颜色顺序 ：WS2812B的颜色顺序通常是GRB（绿、红、蓝），而不是RGB。在FastLED.addLeds函数中指定GRB很重要，否则颜色会显示不正确。

接线图与注意事项

WS2812B灯带通常有三根线：5V (VCC)、GND (地线)、DATA (数据线)。

• 5V (VCC) ：连接到5V直流电源的正极。

• GND (地线) ：连接到5V直流电源的负极，并且必须与你的微控制器（如Arduino）的地线共地。这是最容易被忽视但又最关键的一点。

• DATA (数据线) ：连接到微控制器的数字输出引脚（如Arduino的D6）。

避坑指南 ：

• 电源反接 ：WS2812B对电源极性敏感，反接会导致灯珠损坏。务必仔细核对正负极。

• 数据线过长 ：数据线过长（超过0.5米）可能导致信号衰减和干扰，出现灯珠不亮或颜色异常。建议在数据线起点（靠近控制器）串联一个300-500欧姆的电阻，或使用信号放大器。

• 地线不共地 ：如果WS2812B的电源地线与控制器地线不连接，将导致数据信号无法正确传输，灯珠无法工作。

• 电压不稳 ：电源电压波动或不足，会导致灯珠颜色不一致、亮度下降，甚至损坏。

• ESD保护 ：WS2812B对静电敏感。在安装和操作时，应采取防静电措施，如佩戴防静电手环。

实际操作经验 ：在调试一个大型WS2812B阵列时，我们曾遇到部分灯珠颜色异常的问题。通过使用示波器检查数据线上的信号波形，我们发现信号在传输到某个区域后出现了严重的畸变，波形不再是清晰的方波。最终定位到是该区域的电源线过细，导致电压降过大，进而影响了信号的稳定性。更换更粗的电源线并增加局部电源补给后，问题得以解决。这表明，数据信号质量和电源稳定性是同等重要的。

WS2812B常见故障排除与优化建议

即使经验丰富的工程师，在使用WS2812B时也可能遇到各种问题。了解常见的故障及解决方案，能帮助你快速定位并解决问题。

常见问题与解决方案

项目实战总结 ：在为一个大型户外显示屏项目提供技术支持时，我们曾面临一个棘手问题：显示屏在夜间特定时间段会出现随机的“花屏”或局部颜色错乱。经过详细排查，我们发现是由于夜间周边工厂设备启动，产生了强大的电磁干扰，影响了WS2812B的数据信号。我们的解决方案是：

1. 数据线屏蔽 ：将所有数据线更换为带有屏蔽层的双绞线。

2. 电源滤波 ：在每个电源模块输出端增加大容量电解电容和LC滤波电路，平滑电源纹波。

3. 信号冗余 ：为关键区域的灯带增加了备用数据线，并通过软件实现故障切换。
   这些措施显著提升了系统的抗干扰能力和稳定性，确保了显示屏在任何环境下都能正常工作。

优化建议

• 散热管理 ：高密度或长时间全亮运行的WS2812B灯带会产生大量热量。建议将灯带安装在铝槽或散热片上，以延长灯珠寿命并保持颜色稳定性。

• ESD保护 ：在数据线输入端增加ESD保护二极管，可以有效防止静电放电对WS2812B芯片的损坏。

• 电源滤波 ：在电源输入端和灯带两端增加电容（如1000uF/6.3V电解电容），可以有效滤除电源纹波，提供更稳定的工作电压，减少闪烁。

• 降压保护 ：对于长距离灯带，如果无法均匀补电，可以通过软件适当降低远端灯珠的亮度，以弥补电压降带来的亮度差异。

高频技术问题解答

1. WS2812B灯珠的刷新率是多少？对视觉效果有何影响？

WS2812B的内部PWM调光刷新率通常在400Hz左右。这个刷新率对于人眼来说已经足够高，通常不会察觉到闪烁。然而，如果你在拍摄视频时使用WS2812B灯带，在某些快门速度下可能会出现“频闪效应”，这是因为摄像机的帧率与LED的刷新率不同步造成的。对于大多数日常应用，400Hz的刷新率足以保证流畅的动态显示。

2. 单个WS2812B灯珠的最大功耗是多少？如何计算灯带总功耗？

单个WS2812B灯珠在5V电压下，R、G、B三色全亮时（白色），最大电流消耗约为58-60mA。计算灯带总功耗的公式是：总电流 (A) = 灯珠数量 * 单颗最大电流 (A) 。例如，一米60颗灯珠的WS2812B灯带，最大电流需求约为 60 * 0.06A = 3.6A 。在选择电源时，建议在此基础上预留20-30%的余量，即选择至少4.5A-5A的5V电源。

3. 如何解决WS2812B灯带长距离传输时的信号衰减问题？

长距离传输信号衰减是常见问题。你可以采取以下措施：

• 信号放大器/缓冲器 ：在每隔5-10米的数据线中间接入一个信号放大器（如74AHCT125或专用的LED信号放大器）。

• 数据线电阻 ：在控制器数据输出引脚串联一个300-500欧姆的电阻，有助于整形信号波形，减少反射。

• 缩短数据线 ：尽量使用较短的数据线，或将控制器放置在灯带中央位置。

• 优化接地 ：确保所有电源和控制器地线牢固共地，减少地线噪声。

4. WS2812B与SK6812的主要区别在哪里？我应该选择哪一个？

WS2812B和SK6812在功能和控制协议上高度兼容，可以互相替代。主要区别在于：

• 白光表现 ：SK6812通常提供更纯净的白光，尤其是RGBW版本，增加了独立的白色LED芯片，提供真正的白光，避免了RGB混色产生的偏色问题。

• 颜色一致性 ：部分用户反映SK6812在不同批次间的颜色一致性可能略优于WS2812B。

• 成本 ：两者价格相近，但SK6812 RGBW版本因增加白色LED，成本会略高。
  如果你需要纯净的白光或对白光质量有较高要求，SK6812 RGBW是更好的选择；如果仅需RGB幻彩效果且预算有限，WS2812B是性价比极高的方案。

5. 是否可以直接使用5V电源为WS2812B供电？需要注意什么？

是的，WS2812B灯珠可以直接使用5V直流电源供电。需要注意的是：

• 电源电流 ：确保电源的输出电流足够大，能够满足所有灯珠在全亮时的最大电流需求，并留有余量。

• 电压稳定性 ：选择输出电压稳定、纹波小的5V电源。电压波动过大可能导致灯珠工作异常或损坏。

• 地线共地 ：务必将电源的地线与你的控制器（如Arduino）的地线连接在一起，否则数据传输会失败。

• 电源注入点 ：对于长灯带，应在灯带两端和中间位置进行多点电源注入，以减少电压降。

6. 在户外使用WS2812B灯珠，需要哪些防水措施？

户外使用WS2812B灯珠必须考虑防水防尘。常用的措施包括：

• 选择高防护等级产品 ：购买IP65（防尘防泼水）、IP67（防尘防浸泡）或IP68（水下使用）的WS2812B灯带或模组。这些产品通常采用硅胶套管或灌胶封装。

• 接线处密封 ：所有电源线、数据线的连接处必须使用防水连接器、热缩管或防水胶带进行密封处理。

• 排水设计 ：安装时确保灯带下方有良好的排水通道，避免积水。

• 防腐蚀 ：在潮湿或有盐雾的环境中，选择具有防腐蚀涂层或材料的产品。

7. 如何通过代码实现更复杂的灯光动画效果？

FastLED库提供了丰富的函数和示例，可以实现各种复杂的动画效果：

• 内置函数 ：fill_solid() , fadeToBlackBy() , blur() 等用于填充、渐变、模糊效果。

• 颜色操作 ：CRGB::Red , CHSV(hue, sat, val) 等可以方便地操作颜色。

• 数学函数 ：结合sin() , cos() 等数学函数可以创建平滑的波浪、呼吸灯效果。

• 随机数 ：random() 函数可以实现随机闪烁、火焰效果。

• 分段控制 ：你可以将灯带分成多个逻辑段，对每个段应用不同的动画效果。
  网上有大量的FastLED示例代码和教程，你可以从中学习并修改，实现你想要的动画。

8. WS2812B灯珠的寿命一般有多长？如何延长其寿命？

WS2812B灯珠的理论寿命通常在50,000小时以上，但实际寿命受多种因素影响。延长寿命的关键在于：

• 良好散热 ：避免长时间高亮度运行且无散热措施。

• 稳定供电 ：提供稳定、纹波小的5V电源，避免过压或欠压。

• 合理亮度 ：不总是以最高亮度运行，适当降低亮度可以显著延长寿命。

• 防静电 ：安装和操作时注意防静电，避免静电击穿芯片。

• 环境适应 ：在户外或潮湿环境中使用时，确保有足够的防水防尘措施。
