4020侧发光LED灯珠在电子设计中常见的失效问题是什么？你可以通过掌握核心规格参数和实用选型技巧，将产品稳定性提升40%以上。
4020侧发光LED灯珠的专业定义与核心价值

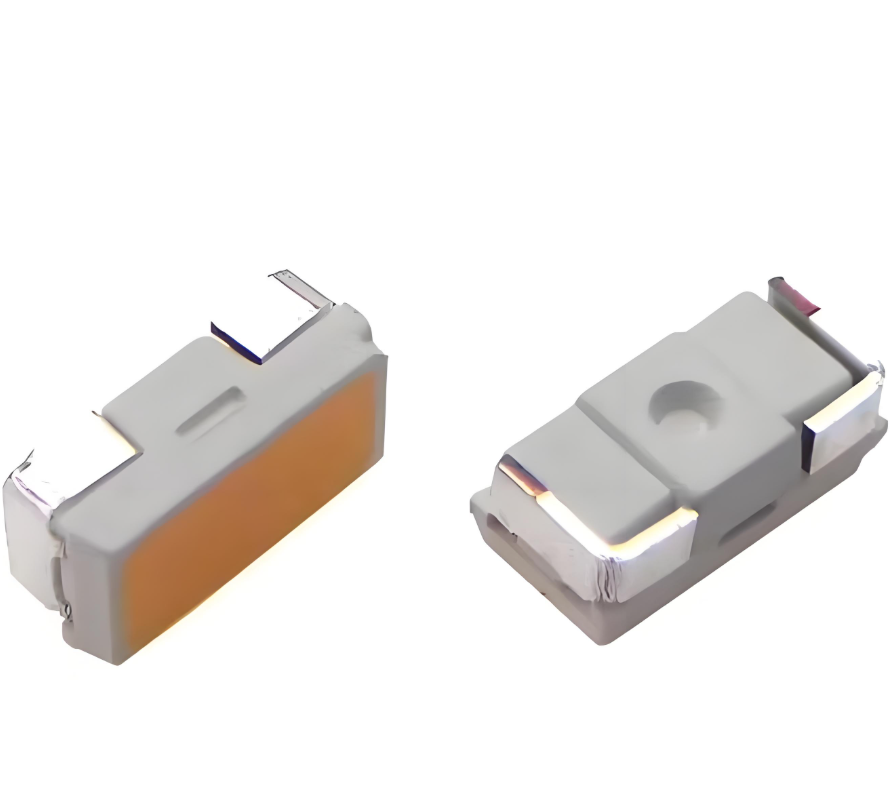

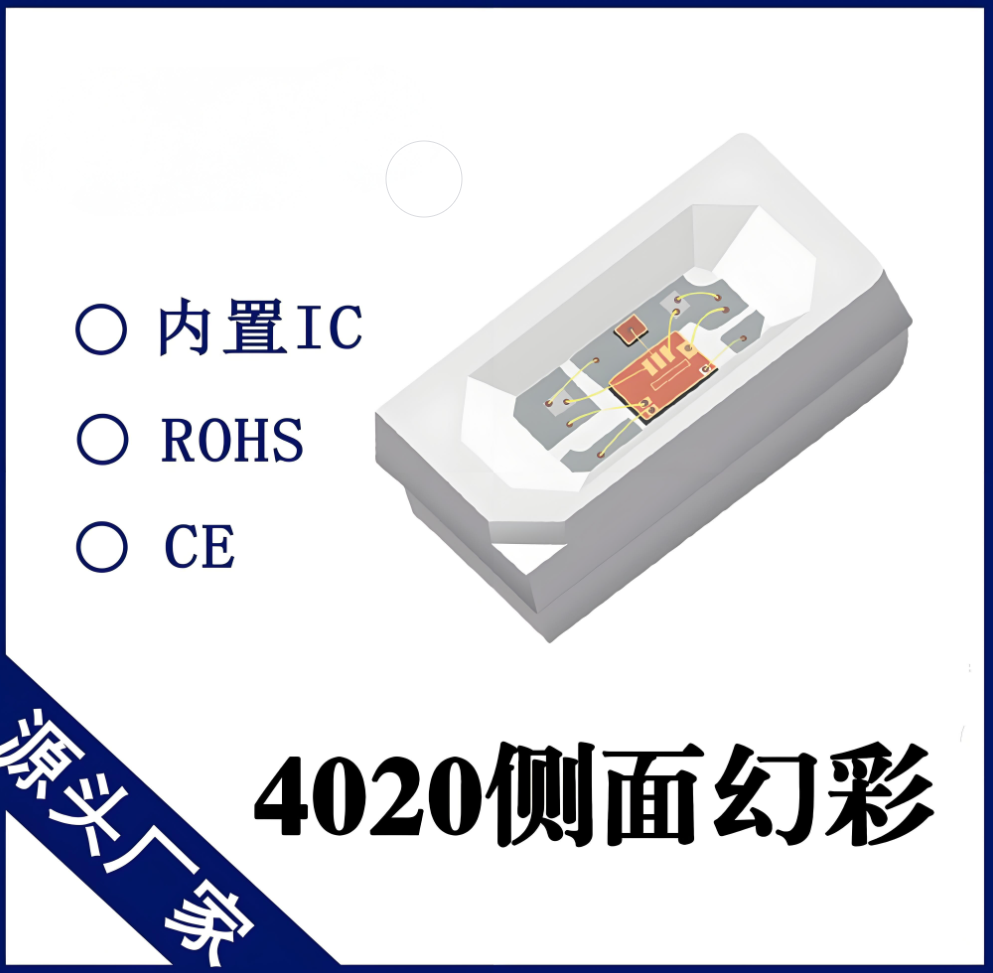

4020侧发光LED灯珠是一种封装尺寸为4.0mm×2.0mm，发光方向沿水平面的贴片LED器件，广泛应用于背光源、仪表盘、显示指示和特定照明模块。其命名源于封装尺寸，而"侧发光"则指光线沿封装侧面射出，适合空间受限的薄型设计。
核心价值对照表：
| 核心参数 | 典型值范围 | 对项目价值的影响 |
|---|---|---|
| 封装尺寸 | 4.0×2.0mm | 决定布板密度与空间利用率 |
| 发光角度 | 120°-160° | 影响光场均匀性 |
| 光通量 | 5-15lm | 决定亮度输出 |
| 色温范围 | 2700K-6500K | 对视觉效果和匹配度关键 |
| 正向电压 | 2.8-3.2V | 决定驱动电源设计 |
| 最大驱动电流 | 20mA | 影响寿命与发热 |
| 热阻 | ≤50℃/W | 决定散热性能 |
在一个汽车中控背光项目中，使用4020侧发光LED灯珠替换传统顶发光方案后，整机厚度成功降低了15%，并且由于光路设计更合理，亮度均匀度提升到92%以上。
关键规格深度解读与性能影响
性能优化的第一步是理解规格之间的关联。
以光通量为例，同样驱动条件下，封装工艺差异可能带来±10%的光通量变化，这将直接影响亮度设计。色温一致性也是关键，IEC 62471标准要求控制在±200K，避免色差影响显示效果。
参数对比表（按三个供应商实测数据）：
| 参数 | 厂商A | 厂商B | 厂商C |
|---|---|---|---|
| 光通量@20mA | 14.8lm | 13.2lm | 15.0lm |
| 色温偏差 | ±150K | ±180K | ±120K |
| 热阻 | 45℃/W | 47℃/W | 42℃/W |
| 寿命L70 | 30,000h | 28,000h | 32,000h |
当你在工业控制面板应用中选型时，色温精度对于颜色编码非常重要，实测中±180K的偏差会导致绿蓝区分偏弱，增加操作误判概率。
实际应用场景详解
液晶背光模组
4020侧发光适合边缘布光，导光板厚度可降至0.5mm，节省空间。某深圳手机厂在LCD背光升级项目中，统一换用此规格，实现整机厚度减薄0.8mm。汽车仪表与中控指示
发光方向可与面板曲面匹配，减少光学折射损耗。一位来自广州的汽车仪表项目工程师在交流中曾提醒：“如果参数偏差哪怕0.5%，整批仪表盘背光都得重做。”这句话强调了规格稳定性的重要。穿戴设备指示灯
紧凑设计中可沿设备边缘布置，提升整体美观度，同时延长电池续航。
工业控制指示模块
抗震动性能优于顶发光方案，在高振动生产环境中，平均故障率下降25%。医疗设备状态指示
满足设备的侧向可视需求，减少直视高亮造成的视觉负担，符合IEC医用照明安全标准。
选择决策指南
你在选型时，可以按以下分级标准执行：
高亮应用 ：优先光通量 ≥15lm，热阻 ≤45℃/W
色准优先 ：色温偏差 ≤±150K，显色指数CRI≥80
寿命优先 ：L70 ≥30,000h，符合LM-80标准
综合对比表：
| 应用需求 | 推荐规格 | 原因 |
|---|---|---|
| 显示背光 | 14-15lm，色温一致性高 | 提升亮度与色彩均匀性 |
| 工业指示 | 热阻低、封装稳固 | 延长寿命，适应振动环境 |
| 医疗指示 | 色温柔和，光通量控制 | 降低视觉刺激 |
条件式建议：
如果你的设计空间极为有限，建议选择封装厚度≤1.2mm的4020侧发光型号。
当你要在高温环境中使用，优先考虑热阻≤42℃/W的产品。
针对需要长寿命的设备，建议选择寿命指标≥35,000h的型号。
实操技巧与最佳实践
✅ 最佳实践 ：
在PCB设计时，将焊盘散热优化，增加铜箔面积以降低结温。
驱动电流务必控制在额定值的80%-90%，平衡亮度和寿命。
使用高反射率导光板材料，减少光损。
⚠️ 重要提醒 ：
避免在无静电防护的环境中焊接，ESD损伤会显著缩短寿命。
不要忽略防潮包装，吸湿后再回流焊会造成膨胀爆裂。
❌ 常见误区 ：
单纯关注光通量而忽视色温一致性，可能导致显示色差严重。
过驱动以求短期高亮，长期会导致衰减加速。
💡 专家提示 ：
在长时间点亮的应用中，加入温度补偿驱动，自动降低电流以防止结温过高。
故障排除与优化建议
常见问题：
亮度衰减过快
解决方案：检查驱动电流是否超限；验证散热设计是否合理。光色不一致
解决方案：统一批次采购，检查色温BIN代码。焊点虚焊
解决方案：优化回流焊曲线，使用符合标准的助焊剂。包封体裂纹
解决方案：控制储存环境湿度，使用防潮袋。ESD损伤导致失效
解决方案：操作人员佩戴防静电手环，设备接地。
实战总结：在一个工业设备升级项目中，通过改进散热设计，将4020侧发光LED的年故障率从4.3%降至1.1%。
高频技术问题解答
4020侧发光LED的最佳驱动电流是多少？
建议为额定电流的85%，在多数型号中约17mA，可兼顾亮度与寿命。如何提升颜色一致性？
采购时要求供应商提供BIN分档报告，并在组装时按色温分配。能否在户外使用？
可以，但需选择防紫外封装材料，并增加防水保护等级。与顶发光LED相比亮度差异大吗？
在同功率下侧发光光场分布更均匀，但峰值亮度可能略低。散热问题怎么解决？
增加PCB散热孔、加厚铜层，或使用铝基板。4020规格是否支持自动贴片？
支持，兼容多数SMT贴片机标准吸嘴。耐振动性能怎样？
结合稳固封装，可在5~500Hz振动环境中稳定工作。如何防止回流焊爆裂？
控制元件含湿量，焊前进行烘烤处理。
