你是否好奇，手机屏幕里那微弱却清晰的光芒，究竟是如何被制造出来的？又或者，你正在为你的新产品寻找一种高效、小巧的光源？今天，恒彩电子小编将带你深入探索一种关键的电子元器件——2525灯珠。这个名字听起来很专业，但它却以其独特的尺寸和卓越性能，默默地驱动着我们身边的诸多创新。
我们将运用“点线面”这一精妙的构成思维，为你层层剖析2525灯珠。从它最核心的发光“点”开始，追踪能量、光线与热量的传输“线”，最终理解它如何在广阔的“面”上，构建出我们所见的缤纷世界和高效应用。
2525灯珠基础：定义、规格与关键应用
让我们来认识一下这位小巧而强大的发光主角：2525灯珠，通常指的是采用SMD（Surface Mounted Device，表面贴装器件）封装，尺寸为2.5毫米 x 2.5毫米的一种LED（Light Emitting Diode，发光二极管）芯片。它的这个名字，正是来源于其精确的物理尺寸。
这种尺寸的灯珠在LED家族中属于中小型封装，凭借其较好的功率密度和散热性能，在许多对空间和亮度都有严格要求的场景中备受青睐。
常见应用领域：
背光源： 智能手机、平板电脑、笔记本电脑的液晶显示屏背光，提供均匀明亮的光源。
指示灯： 各种电子设备的电源指示、功能状态显示，小巧不占空间。

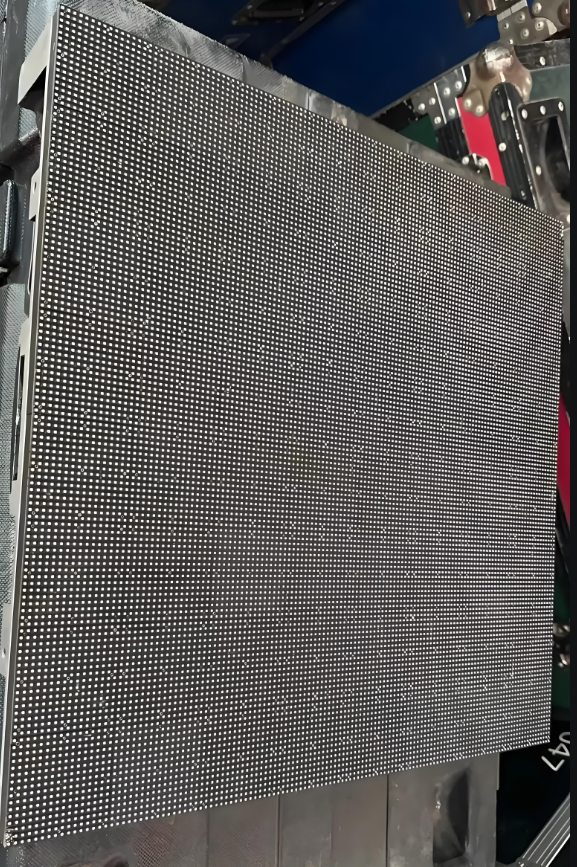

户外显示屏： 特别是高分辨率、小像素间距的LED显示屏，用于构建细腻的户外广告和信息展示。

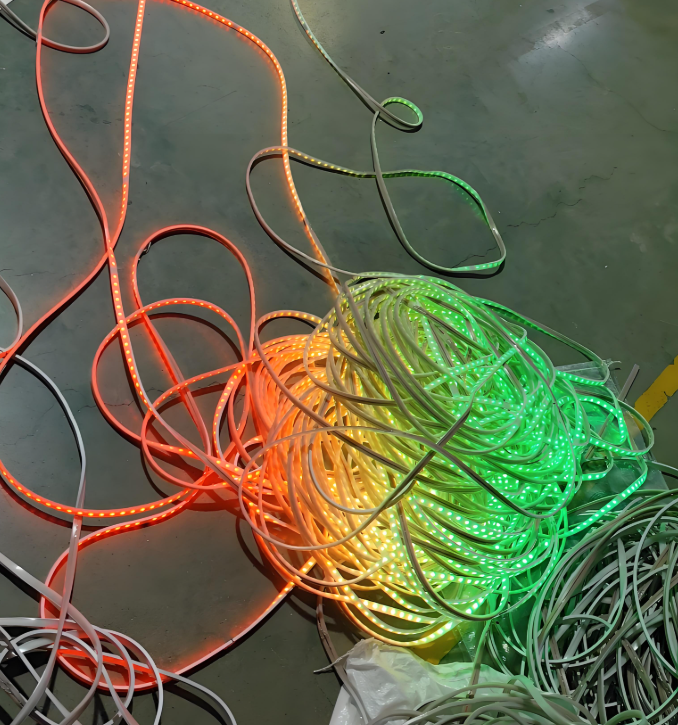

小功率照明： 一些对尺寸有严格要求的小型照明产品，如智能穿戴设备、手电筒、LED灯带等。
要深入理解2525灯珠如何实现这些功能并发挥其优势，我们必须从其“点线面”的构成逻辑入手。
“点”：2525灯珠的核心发光芯片与微观结构
当你观察一颗2525灯珠时，你看到的是它的外部封装。但在这层封装之下，隐藏着真正产生光的核心——LED芯片。这就是我们所说的“点”：
LED芯片 (Die)：发光的核心原点每个2525灯珠内部，都含有一颗或多颗微小的半导体LED芯片。这颗芯片是真正产生光的“点”，它利用半导体PN结的电致发光原理，将电能转化为光能。它的材料（如GaN、AlGaInP）和内部结构，直接决定了发光的颜色和初始光效。这颗“点”的品质，是灯珠亮度、色彩纯度与长寿命的基础。
百科解释： LED芯片
荧光粉层：色彩的调配与光质的优化对于我们日常使用的白光LED，那颗发光“点”通常发出的是蓝光。为了得到白光，芯片上方会覆盖一层均匀的荧光粉。荧光粉吸收蓝光后发出黄光，蓝光与黄光混合后，我们肉眼就看到了白光。荧光粉的配比、涂覆工艺和均匀性，是影响灯珠色温和显色指数（CRI）的关键“点”。
金线（或铜线）连接点：电能的微观入口LED芯片需要通电才能发光。连接芯片与外部焊盘的，通常是纤细的金线（或铜线），这些微小的焊点和连接线是电能进入芯片的精确“点”。它们的连接质量和材料纯度，直接关系到灯珠能否稳定、高效地接受电能。
这些微观而精密的“点”，虽然肉眼难见，却是2525灯珠之所以能发光的基石。它们的精确布局和高品质材料，共同铸就了灯珠的卓越性能，使2525灯珠在高亮度、高效率方面拥有独特优势。
“线”：2525灯珠内部的电、光、热传输路径
一旦有了这些核心的发光“点”，它们就需要高效的“线”来传输能量、导出光线、散发热量。这些“线”构成了2525灯珠的生命线和性能保障：
电流路径：能量的动脉与效率之线从你外部电路的电源，经过PCB板上的铜箔，再通过2525灯珠底部的焊盘，沿金线最终到达LED芯片——这是一条完整的电流传输“线”。这条“线”的导通性、电阻大小，直接影响灯珠的电学效率和发热量。优质的封装工艺能确保这条“线”的畅通无阻，减少电能损耗。
光线路径：光明的通道与品质之线光从LED芯片这个“点”发出后，它会穿过荧光粉层、封装胶体，最终透过灯珠的顶部透镜射向外部。这是一条精心设计的光学传输“线”。封装材料的透明度、折射率以及透镜的形状，都影响着光线的出光效率、发光角度和光斑均匀性。优化这条“线”能让2525灯珠发出更有效、更优质、更符合应用需求的光。
散热路径：热量的生命线与寿命之线LED发光时，并非所有电能都转化为光，约有60-80%的能量会转化为热量。这些热量必须及时从LED芯片这个“点”传导出来，经过基板、焊盘，最终散发到空气中，形成一条至关重要的散热“线”。如果这条“线”不畅通，热量积聚会导致灯珠光衰加速、颜色漂移、寿命缩短，甚至烧毁。2525灯珠的封装材料（如陶瓷基板、铜散热垫）就是为了优化这条散热“线”而精心设计的。高效的散热能力也是2525灯珠能在高亮度下稳定工作的重要优势。
“面”：2525灯珠的封装形态与系统集成价值
当所有的“点”和“线”都被巧妙地整合在一个微小而坚固的结构中时，就形成了我们看到的“面”——2525灯珠的外部封装和它在实际应用中呈现出的功能形态。
2.5mm x 2.5mm 封装面：物理边界与设计基石这是你肉眼可见的2525灯珠的外形尺寸，它定义了灯珠的物理边界。这个精确的尺寸是工程师在设计产品时，首先要考虑的空间“面”。它决定了你能在有限空间内布置多少颗灯珠，从而直接影响产品的亮度、分辨率和整体体积。2525的小巧，使其在微型化产品中大放异彩。
贴装与散热界面：连接的舞台2525灯珠底部通常有焊盘，用于与PCB板进行电气和热连接。这个底部就是它的贴装“面”和主要的散热“面”。它必须平整、导热性好，才能确保灯珠被正确安装并有效散热。这个界面是灯珠与外部世界进行能量交换的关键。
应用功能面：系统中的价值呈现当许多2525灯珠被密集排列在一起，形成一个LED模组或显示屏时，这个整体的阵列就构成了一个更大的功能“面”。例如，在一个高清显示屏上，每一个像素点（可能由多个2525灯珠组成）共同构成了你看到的画面“面”；在一块手机背光模组中，它们共同提供均匀的照明“面”。2525灯珠在产品中提供的整体亮度、均匀度和视觉效果，就是它所构建的宏观“面”。
2525灯珠选型：优势、应用场景与技术考量
理解了“点线面”的构成，我们就能更清晰地评估2525灯珠的价值和应用潜力，并做出明智的选型。
2525灯珠的独特优势：
空间效率高： 小巧的尺寸允许在高密度集成，实现更小、更薄的终端产品设计。
亮度与光效出色： 优化的内部“点线”结构，使其在有限体积内能提供较高的光输出和光电转换效率。
散热性能平衡： 相较于更小的封装（如1010、0606），2525有更充分的散热路径设计，利于高功率应用。
多功能性： 能够满足背光、显示、指示等多种不同的应用需求。
应用场景与类似产品对比：
| 特性维度 | 2525灯珠 | 3030灯珠（参考） | 3535灯珠（参考） |
|---|---|---|---|
| 尺寸 | 2.5 x 2.5 mm | 3.0 x 3.0 mm | 3.5 x 3.5 mm |
| 典型功率 | 0.1W - 0.5W | 0.2W - 1.0W | 0.5W - 3.0W+ |
| 亮度/单颗 | 中等偏高 | 较高 | 很高 |
| 散热能力 | 良好 | 优秀 | 卓越 |
| 成本 | 中等 | 中等 | 略高 |
| 应用倾向 | 高密度显示、手机背光、精细指示 | 主流照明、通用背光、户外显示 | 大功率照明、汽车照明、户外大屏 |
选型时需注意的关键技术考量：
当你选择2525灯珠时，除了尺寸，还需要结合你的产品需求，关注以下“点线面”相关的性能参数：
光通量 (Brightness)： 单位流明 (lm)，直接决定产品亮度。请注意不同厂商在测试条件下的差异。
色温 (CCT) 与显色指数 (CRI)： 色温决定光的冷暖感，显色指数（Ra）决定还原物体颜色的能力，根据应用场景选择合适的参数。
正向电压 (Vf) 与电流 (If)： 驱动灯珠所需的电压和电流范围，必须与你的驱动电路设计匹配，避免过压或过流损坏。
光效 (lm/W)： 每瓦电能产生的光通量，越高代表灯珠越节能。
热阻 (Rth)： 衡量散热能力的指标，越低表示热量从芯片传导出去越容易，这直接关系到灯珠寿命。
品牌与可靠性： 选择知名品牌（如Cree、Nichia、Osram、Lumileds、三安、国星等）的2525灯珠，其产品一致性、可靠性及售后服务通常更有保障。
常见问题
Q1: 2525灯珠和3030灯珠有什么本质区别？A1: 最本质的区别在于封装尺寸和由此带来的功率承载能力与散热性能。2525更小巧，适用于高密度集成；3030尺寸稍大，通常可承载更高功率，散热也相对更容易设计，是目前通用照明领域的主流。
Q2: 2525灯珠的寿命一般有多长？A2: 2525灯珠的理论寿命通常可达5万至10万小时（L70/B50）。但实际寿命受多种因素影响，如工作电流、环境温度、散热设计、驱动电源品质等。在恶劣条件下，寿命会显著缩短。
Q3: 在设计使用2525灯珠的产品时，最容易忽视的“坑”是什么？A3: 最容易忽视的往往是散热设计。虽然2525灯珠本身散热性能良好，但在高密度集成或密闭空间应用时，如果PCB板和系统级散热不充分，热量无法有效导出，会严重影响灯珠的寿命和光效。其次是驱动电流的精确控制。
“2525灯珠的点线面”为你提供了一个全面而深入的视角，去理解这个看似微小却至关重要的电子元器件。
点 是其核心的发光芯片、精密的荧光粉和连接线，它们决定了光的本质和初始品质，是所有光明的源泉。
线 是电流、光线和热量在灯珠内部及与外部环境之间动态且至关重要的传输路径，它们保障了灯珠的稳定运行和高效发光，是能量与信息的桥梁。
面 是2.5mm x 2.5mm 的物理封装，是它在电路板上的贴装界面，更是它在手机屏幕、LED显示屏等各类产品中构建出的宏大功能界面，是产品价值的最终呈现。
理解了这“点线面”的构成，你就能更清晰地选择、应用和优化2525灯珠，希望能帮到你。
