1616和2525封装：选小尺寸还是通用型？

在电子元器件的世界里，你常常会听到各种各样的数字，比如1616、2525。这些数字可不是随便来的，它们通常代表着元器件的封装尺寸。今天，我们就来聊聊1616封装和2525封装，看看它们到底有啥不一样，以及在选择时你该考虑些什么。

这里是恒彩电子专业生产各类型LED灯珠。

什么是1616和2525封装？数字里的奥秘

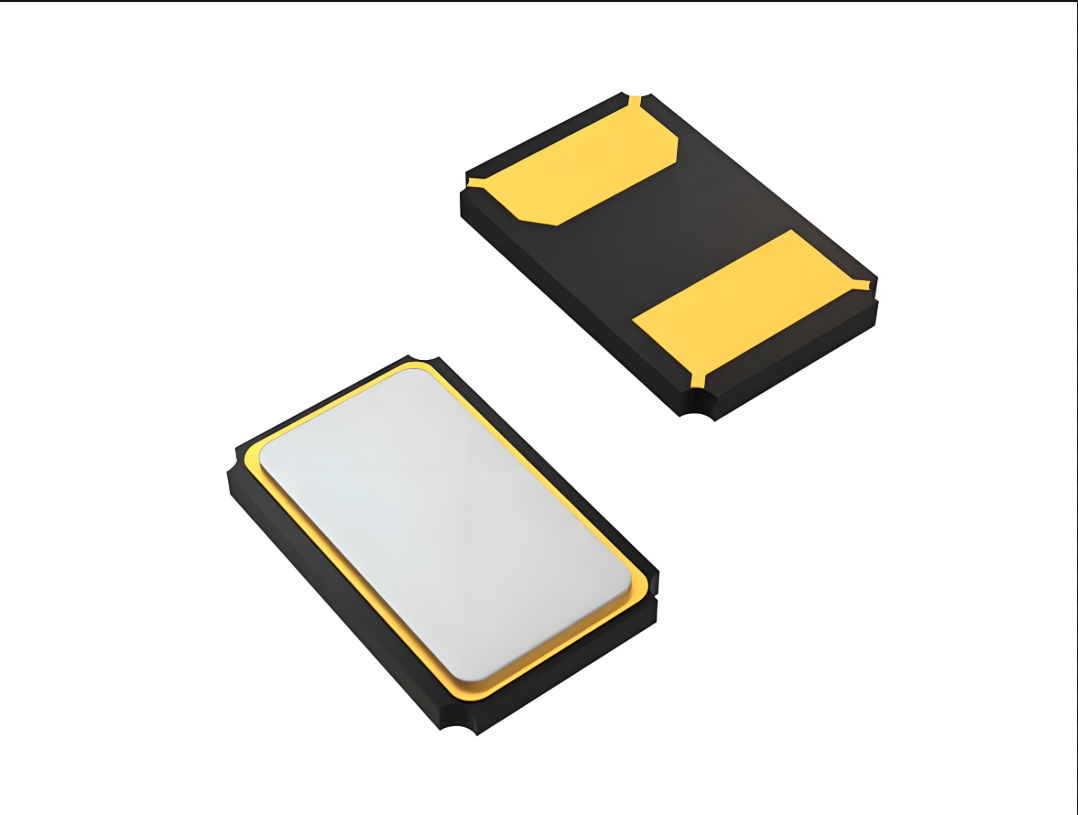

首先，你得明白这些数字是啥意思。在大多数贴片式元器件（SMD，Surface Mounted Device）的命名中，比如我们常说的晶振、LED灯珠等，1616和2525这种格式的数字，通常指的是元器件的长度和宽度。

• 1616封装：顾名思义，它的长度是1.6毫米（mm），宽度也是1.6毫米（mm）。这是一个非常小的封装尺寸。

• 2525封装：对应的，它的长度是2.5毫米（mm），宽度也是2.5毫米（mm）。这个尺寸比1616稍大一些。

所以，最直观的区别就是：2525封装比1616封装要大一些。别小看这零点几毫米的差异，在寸土寸金的电路板上，它可能意味着巨大的不同。

尺寸与外观：眼见为实的大小差异

当你在设计一块电路板时，元器件的尺寸是第一要考虑的。

1616封装就像指尖那么小，甚至更小，它能帮你省下宝贵的PCB（Printed Circuit Board，印刷电路板）空间。想象一下，在一块只有邮票大小的智能手表电路板上，每一毫米都弥足珍贵。

而2525封装虽然比1616大，但它依旧属于小型贴片元器件的范畴，在很多消费电子产品中依然是主流。它提供了尺寸和性能之间的一个良好平衡。

• 占板面积对比：

• 1616封装的占板面积是 1.6mm x 1.6mm = 2.56平方毫米。

• 2525封装的占板面积是 2.5mm x 2.5mm = 6.25平方毫米。 你可以清楚地看到，2525封装的占板面积是1616封装的两倍多。这意味着如果你使用1616封装，可以在同样大小的电路板上放下更多的功能，或者把电路板做得更小。

• 高度考虑：除了长宽，元器件的厚度也很重要。虽然1616和2525封装的主要区别在于平面尺寸，但通常来说，尺寸更小的封装往往也意味着可以做到更薄，这对于追求极致轻薄的产品（比如超薄手机、智能卡）来说，是一个额外的优势。

性能考量：小身材，大讲究

你也许会想，尺寸小点大点有啥关系，只要能用就行。但其实，封装尺寸不仅仅影响空间，还会直接影响元器件的性能。

功耗与热管理

这是最关键的区别之一。

• 发热问题：元器件工作时会发热，特别是像晶振这类频率较高的元件。大的封装尺寸通常意味着更大的表面积，能更好地将热量散发出去。

• 热耗散能力：2525封装由于体积更大，其内部的材料和结构通常能提供更好的热耗散路径。这意味着它在长时间工作或高负载下，温度会相对稳定，不容易过热。

• 1616封装的挑战：对于1616这样超小的封装，热量积聚是一个严峻的挑战。如果设计不当，或者工作环境温度较高，元器件可能会因为过热而性能下降，甚至损坏。所以，使用1616封装时，你需要特别注意电路板的散热设计。 进一步了解元器件的热设计

电学特性与信号完整性

对于晶振这类产生时钟信号的元件来说，封装尺寸还会影响其电学特性。

• 稳定性：一般来说，尺寸稍大的晶振（如2525）在物理结构上可能更稳定，受外部环境变化（如温度、震动）的影响相对较小，从而提供更稳定的频率输出。

• 寄生参数：更小的封装（1616）可能导致引脚之间、引脚与封装外壳之间的寄生电容和电感更大，这会影响信号的完整性和频率特性，尤其是在高频应用中。

可靠性与机械强度

• 抗震性：虽然小型化是趋势，但更大的封装尺寸（2525）通常意味着更强的机械强度，在受到跌落或震动时，其内部结构和焊接点可能更不容易受损。这对于需要高可靠性的产品（如汽车电子）来说非常重要。

• 生产良率：在生产过程中，更小的元器件更容易出现贴装偏差或焊接不良，这会影响产品的整体良率和可靠性。

应用场景：它们各自的用武之地

了解了尺寸和性能，你就能更好地判断这两种封装分别适合哪些产品了。

1616封装的舞台：极致小型化的先锋

• 可穿戴设备：智能手表、智能手环、无线耳机等，这些产品对尺寸和重量的要求非常高，每一克、每一毫米都不能浪费。1616封装在这里是香饽饽。

• 物联网（IoT）传感器：各种智能家居传感器、环境监测器、智能标签等，它们需要非常小巧，方便集成到各种环境中。

• 医疗器械：一些植入式或便携式医疗设备，对尺寸有严格限制，1616封装能帮助实现这些超小型化设计。

• 智能手机内部模块：随着手机功能越来越多，内部空间越来越紧张，1616这样的超小型封装被广泛用于各种小型功能模块。

2525封装的舞台：通用性与性能的平衡者

• 消费电子产品：智能电视、路由器、机顶盒、平板电脑等，这些产品虽然也追求小型化，但相比可穿戴设备，它们对空间的要求没那么极致，更注重性能稳定性和成本。

• 汽车电子：车载导航、娱乐系统、行车记录仪等，这类产品对可靠性和工作温度范围要求很高，2525封装能提供更好的热管理和稳定性。

• 工业控制设备：工业自动化、智能仪表等，这些设备通常在相对恶劣的环境下工作，2525封装的可靠性优势就凸显出来了。

• 通用型模块：很多标准化的电子模块，为了兼容性和生产便利性，也会倾向于选择2525这类更易于生产和可靠性更高的封装。

数据对比：一目了然的差异

为了让你看得更清楚，我为你准备了一个对比表格：

如何做出选择？你的项目决定了答案

在选择1616还是2525封装时，你需要综合考虑以下几个方面：

1. PCB空间限制：这是最重要的因素。如果你的产品非常小巧，内部空间有限，比如智能手表或助听器，那么1616封装几乎是你的不二之选。如果空间相对充裕，2525封装会更稳妥。

2. 功耗与发热：你的元器件（比如晶振）工作时的功耗有多大？周围环境温度如何？如果发热量较大，或者工作环境恶劣，2525封装在散热方面更有优势，能保证更长的寿命和更高的可靠性。

3. 频率与性能要求：你的产品对时钟信号的精度和稳定性要求有多高？如果要求非常严格，可以考虑2525封装，因为它通常在性能上表现更稳定。

4. 成本考量：1616封装由于其超小尺寸和对生产工艺的更高要求，通常在采购成本和生产成本上会比2525封装更高。如果你是大规模量产且对成本敏感的产品，2525可能是更经济的选择。

5. 生产与组装能力：你的代工厂是否具备高精度的贴片设备和成熟的焊接工艺来处理1616这样超小的元器件？这是影响良率和最终成本的关键。

选择元器件时需要考虑的因素

生产与组装：不仅仅是尺寸那么简单

你可能会觉得，不就是尺寸大小不同嘛，生产上能有多大区别？但实际上，这两种封装在生产线上待遇可是大不相同。

• SMT贴片精度：

• 1616封装：因为太小了，对自动化贴片机（Pick-and-place machine）的精度要求非常高。一点点偏差都可能导致贴装不准，进而影响焊接质量，甚至造成短路或开路。这意味着你的代工厂需要更先进、更精密的设备。

• 2525封装：虽然也需要精度，但相较于1616，它的尺寸更大，容错率也更高一些，贴片难度相对较低。

• 焊接挑战：

• 1616封装：由于焊盘非常小，焊接过程中很容易出现虚焊、连锡（短路）或者焊锡不足（开路）。特别是回流焊温度曲线的控制，需要更加精准。

• 2525封装：焊盘相对较大，焊接操作更容易控制，焊点的可靠性也相对较高。

• 返工难度：

• 如果生产过程中出现问题，需要对不良品进行返工（rework）。1616这样的小尺寸元器件，返工难度极大，对操作人员的技术和设备要求都非常高，稍有不慎就可能损坏元器件或PCB板。

• 2525封装的返工相对来说要容易一些。

总而言之，使用1616封装可能意味着你需要投入更高的生产成本，因为对设备、工艺和良率控制的要求都更高。

你可能想知道的问题

1. 1616和2525封装分别指什么？

它们通常指电子元器件的长和宽，单位是毫米（mm）。1616就是1.6mm x 1.6mm，2525就是2.5mm x 2.5mm。这是电子行业里约定俗成的命名规则。

2. 尺寸越小就越好吗？

不一定。虽然小尺寸有助于产品小型化，节省空间，但它也带来了散热挑战、生产难度增加、成本可能更高等问题。你需要根据你的具体需求来权衡利弊。

3. 这两种封装的成本差异大吗？

通常来说，1616封装的元器件和生产成本会更高。这主要因为其对制造工艺（如晶圆切割、封装、测试）的要求更精细，生产过程中的良率控制难度更大，以及对贴片设备的精度要求更高。

4. 它们通常用来封装什么元器件？

1616和2525封装在电子产品中应用广泛，但它们最常见的用途是封装晶振（Crystal Oscillator）和压控振荡器（VCXO）。晶振是提供稳定时钟信号的关键元件，在几乎所有电子设备中都不可或缺。此外，它们也可能用于一些小型LED、传感器或其他集成电路。

简单来说：

• 1616封装：更小、更薄，是追求极致小型化和轻薄产品的首选，比如智能手表、IoT传感器。但它对散热、生产工艺和成本有更高要求。

• 2525封装：尺寸适中，提供更好的性能稳定性、散热能力和生产友好性，更适合对空间要求相对宽松但注重可靠性和成本的消费电子、汽车电子和工业产品。

在做决定时，请你务必把自己的项目需求（比如空间、功耗、性能、预算、量产规模）放在第一位，这样才能选出最适合你的封装。

2525封装在汽车电子中表现如何？

上面我们聊了1616和2525封装的通用区别，现在对于2525封装在汽车电子中的表现的问题做个介绍！因为汽车电子对元器件的要求是出了名的严格。

我可以明确地告诉你，2525封装在汽车电子中表现非常出色，它是汽车级元器件中一个常见且非常可靠的选择。

2525封装：为什么是汽车电子的可靠伙伴？

汽车电子产品不像你的智能手机或智能手表，它们需要长时间在极端环境下工作，比如极热、极冷、剧烈震动、潮湿等。因此，对元器件的可靠性、稳定性和耐用性有着超高的要求。2525封装能够满足这些严苛要求，主要有以下几个原因：

1. 卓越的可靠性与稳定性

• 耐高温与低温循环能力： 汽车内部的温度变化范围非常大，从零下40摄氏度到零上125摄氏度甚至更高。2525封装由于其相对较大的体积，能更好地承受这种宽温范围下的热胀冷缩，保证内部晶片和焊接点的稳定性。相比之下，更小的封装（如1616）在极端温度下更容易出现应力问题，导致频率漂移甚至失效。

• 抗震动与冲击能力： 汽车行驶过程中难免会遇到颠簸、震动和冲击。2525封装比1616封装拥有更大的物理结构和焊盘面积，使得元器件在PCB板上的连接更加牢固。这能有效抵抗机械应力，确保在长期震动环境下也能稳定工作，避免虚焊或脱落。

• 长期稳定性： 汽车的使用寿命通常在十年以上，对元器件的寿命要求也很高。2525封装在设计和材料选择上，能够保证其在汽车严苛环境下长期保持性能稳定，比如晶振的频率精度不会因老化而显著漂移。

2. 优异的散热性能

元器件工作时会发热，尤其是在汽车这种封闭且环境温度可能很高的地方。

• 热耗散优势： 2525封装的表面积比1616封装大了一倍多（6.25mm² vs 2.56mm²）。更大的表面积意味着更强的热量散发能力。这对于保证元器件在高温环境下不至于过热，维持其正常工作寿命至关重要。过热是电子元器件失效的主要原因之一，特别是在汽车这种对安全性和可靠性要求极高的应用中。

3. 更易于生产和检验

• 生产良率与成本： 尽管汽车电子对性能要求极高，但成本也是考量因素。2525封装相对于更小的封装（如1616），在SMT（表面贴装技术）生产线上具有更好的可操作性。焊盘尺寸较大，降低了贴装精度要求，减少了虚焊、连锡等焊接缺陷的风险，从而提高了生产良率，也降低了后期返工的难度和成本。

• 可靠性验证： 由于2525封装在业界使用时间较长，积累了大量的数据和经验，其可靠性验证流程和标准也更为成熟。

4. 满足行业标准（AEC-Q系列）

这是2525封装在汽车电子中能够广泛应用的关键。许多2525封装的元器件（特别是晶振）都经过并符合AEC-Q200标准的认证。

• AEC-Q200 是汽车电子委员会（AEC）为无源元器件（如电阻、电容、电感、晶振等）制定的可靠性测试标准。通过AEC-Q200认证意味着该元器件能够在汽车电子所需的极端温度、湿度、震动等环境下可靠地工作。

• 很多知名的晶振厂家，都会提供2525封装的AEC-Q200认证晶振，专门用于汽车应用。这意味着你选择这类2525封装的元器件时，就已经有了可靠性保障。

2525封装在汽车电子中的应用场景

你会在汽车的很多核心电子模块中看到2525封装的身影，例如：

• 动力总成和发动机控制单元 (ECU) ：需要精确稳定的时钟源来同步发动机运行，2525晶振的稳定性是关键。

• ADAS (高级驾驶辅助系统) ：包括摄像头、雷达、激光雷达等模块，对时钟信号的精度和稳定性要求极高。

• 车载信息娱乐系统 (IVI) ：导航、音响、通信模块等，需要可靠的定时和频率参考。

• 车身电子和舒适系统：如车窗、座椅控制、照明系统等，虽然要求相对较低，但同样需要可靠的元器件。

• 电池管理系统 (BMS) ：新能源汽车的核心，对电压、电流、温度的精确测量和控制离不开稳定的时钟。

简单来说，2525封装凭借其在尺寸、散热、机械强度和生产便利性之间的良好平衡，使得封装内的元器件能够更好地应对汽车电子面临的极端温度、剧烈震动以及长期工作的挑战。同时，大量符合AEC-Q标准的2525封装元器件，更是为其在汽车领域的大规模应用铺平了道路。

所以，当你看到2525封装的元器件出现在汽车电子中时，你可以放心地认为，这是一个经过深思熟虑且久经考验的可靠选择。

希望这个解释对你有帮助！
