嘿，朋友！如果你正在捣鼓LED照明项目，或者只是好奇，肯定会遇到一个非常具体的问题：你的3535 LED灯珠，中间那个专门用来散热的焊盘，到底能不能直接接到电路板的地线（GND）上呢？
这个问题看似简单，但它关系到你的LED灯能不能稳定工作，能用多久，甚至会不会在关键时刻“罢工”。别担心，你来对地方了，我将用最简单、最直接的方式告诉你答案，并告诉你所有你需要知道的细节。
这里是恒彩电子专业生产LED灯珠，接下来我i们一起看看。
📖 本文目录
搞清楚LED为啥需要散热：你的LED很“怕热”
首先，我们得明白为什么LED需要散热。你的3535 LED灯珠在发光的时候，可不是把所有电能都变成了光。事实上，很大一部分电能会转化成热量。
想象一下，你的LED就像一个努力工作的微型灯泡，它在内部点亮时会产生高温。如果这些热量无法及时散发出去，LED的内部温度就会越来越高，我们通常称之为“结温”。过高的结温对LED来说可是致命的打击！
结温过高会带来什么麻烦呢？
亮度变暗（光衰）： 你的LED会变得不那么亮了。
颜色变化（色漂）： 原本纯正的颜色可能会变得奇怪。
寿命缩短： 这是最要命的，你的LED可能用不了多久就“退休”了。
甚至彻底损坏： 极端情况下，LED会直接烧毁。
所以，给LED散热，就像给炎热天气下的你吹空调一样重要，是让它“健康长寿”的关键！
3535 LED中间那个焊盘，它是干嘛用的？（散热焊盘的功能）
这就是我们今天的主角——3535 LED灯珠中间那个大大的焊盘。它可不是一个普通的焊盘，它的主要任务就是把LED内部产生的热量，快速地导出到外部。
这个焊盘通常直接连接着LED芯片的底部，是热量从芯片内部传导到外部电路板（PCB）的最主要通道。你可以把它看作是LED内部的“热量出口”或者“排气管”。如果这个出口被堵住了，热量就出不去，你的LED就会“憋坏”。
答案揭晓：3535 LED散热焊盘能接GND吗？
好消息是，在绝大多数情况下，你的3535 LED灯珠中间的散热焊盘可以安全地连接到地线（GND）。
为什么会这样呢？这就要提到一个关键概念——电气隔离。
大多数主流厂商生产的3535 LED（比如科锐Cree、流明Luminus、三星Samsung等），它们在设计时，会确保LED芯片的底部散热区域与LED的电源正负极（通常是阳极和阴极）之间是电气隔离的。这意味着，虽然它传导热量，但它不带电，或者说它不属于LED的电源回路。

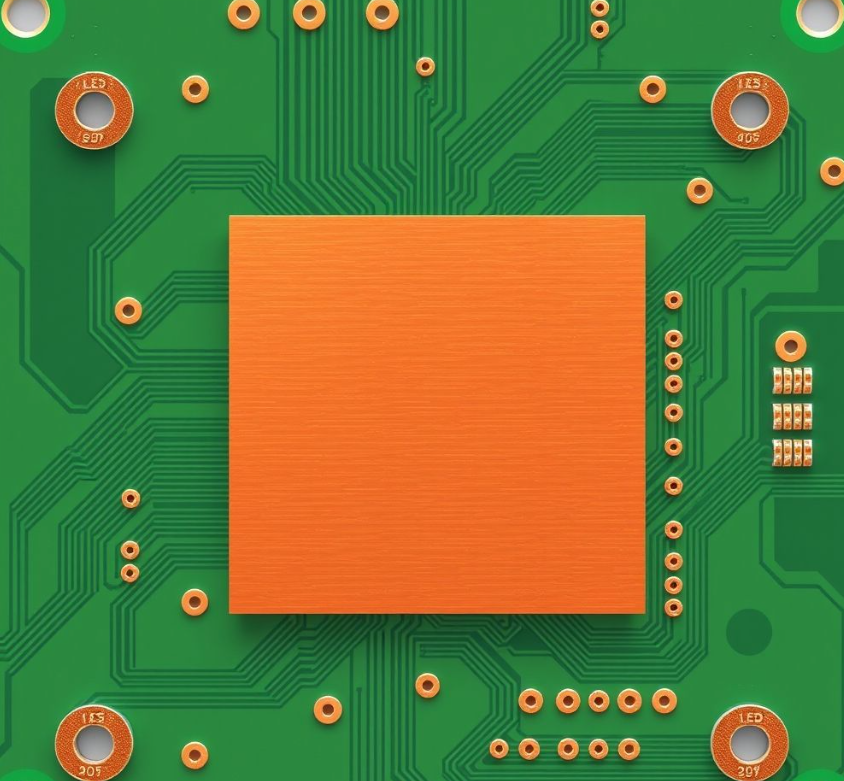

图：大多数3535 LED的散热焊盘与电极是电气隔离的。
所以，当你把这个散热焊盘连接到GND上时，你只是在为热量提供一个更宽广、更有效的散发路径，而不会影响到LED的正常电气工作。实际上，连接到GND是常见的、推荐的散热方式之一，因为它通常能连接到PCB上最大的铜箔区域，从而提供很好的散热效果。
但请等等！凡事没有绝对，你需要先确认这一点（数据手册是你的“圣经”）
虽然我说“绝大多数情况”下可以，但请你务必记住：在你实际操作之前，一定要查阅你所使用的特定型号3535 LED的官方数据手册（Datasheet）！
数据手册是生产商提供的最权威、最详细的技术说明，它会明确告诉你：
散热焊盘是否与内部电极电气隔离。 通常会在“引脚说明”（Pin Configuration）或者“电气特性”（Electrical Characteristics）部分提及。
散热焊盘的推荐连接方式。 有些数据手册会明确建议连接到GND或不连接。
请注意： 虽然非常罕见，但市面上也可能存在一些特殊设计的LED，它们的散热焊盘与内部电极是连接的，或者具有特定的电压要求。如果你不看数据手册就盲目连接，轻则导致LED不工作，重则可能烧毁LED甚至损坏电源。
如何让你的LED“凉快”下来？PCB散热设计最佳实践
既然我们知道散热焊盘可以连接到GND（在确认数据手册后），那么如何才能通过PCB设计来最大化它的散热效果呢？这可不是简单地焊上去就行！
1. 充分的铜箔面积：给热量“铺开”的空间
当你把散热焊盘焊接到PCB上时，确保焊盘连接到的铜箔面积足够大。铜是很好的导热材料，大面积的铜箔就像一个散热片，能让热量迅速从LED扩散开来。这个铜箔区域最好与GND相连，这样就形成了一个巨大的“散热面”。
2. 散热过孔：让热量“往下钻”
仅仅在表面的铜箔上“摊开”热量是不够的。你需要给热量开辟一条“垂直通道”，让它从PCB的顶层传导到内层，甚至底层。这就是散热过孔（Thermal Vias）的作用。
在LED散热焊盘下方，密密麻麻地打上一排或者一个矩阵的镀铜小孔（过孔），这些小孔会把热量从顶层传导到与GND相连的内层或底层大面积铜箔上，大大提高散热效率。过孔越多、分布越均匀，散热效果越好。
3. 合理的阻焊层（Solder Mask）设计：防止“短路”和“空洞”
在设计PCB时，确保散热焊盘区域的阻焊层（通常是绿色的油漆）被开窗，露出金属铜，这样你才能正确焊接LED。同时，在焊接过程中，要尽量减少焊料中的空洞（Void），因为空洞会阻碍热量传导。使用合适的焊膏和回流焊曲线非常重要。
4. 铝基板或铜基板：专为高功率LED而生（PCB材料选择）
对于功率较大的3535 LED，如果普通的FR4玻纤板散热效果不佳，你可能需要考虑使用铝基板（MCPCB）或铜基板。这些基板的核心是金属，导热性能比FR4好几十倍甚至上百倍，能更高效地将热量传导出去。它们是专门为需要高效散热的功率器件设计的。

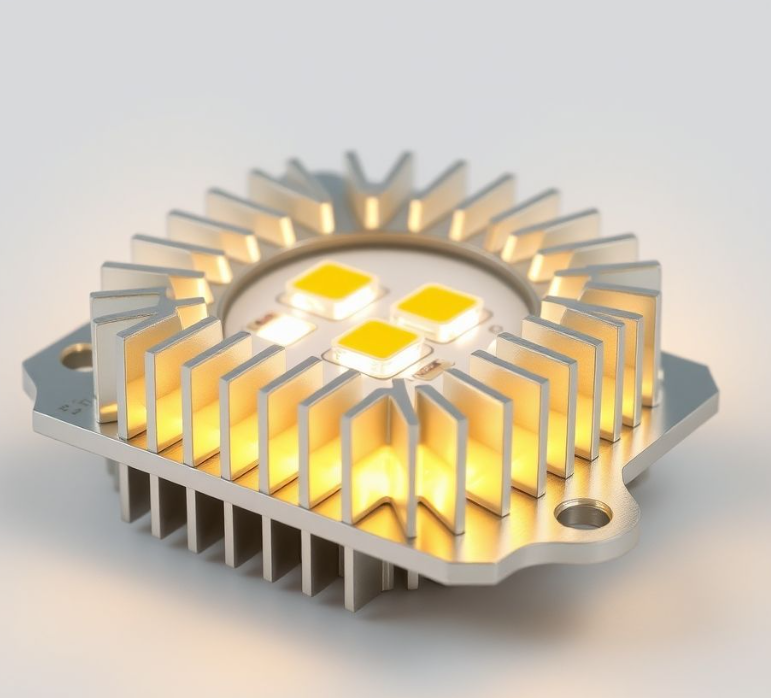

5. 散热器：如果你还需要更多“冷气”
对于高功率的LED灯具，仅仅依靠PCB可能还不够。你可能需要在PCB的背面，也就是散热过孔的下方，安装一个外部散热器（Heat Sink）。散热器通常是铝制的，有许多鳍片，可以大大增加与空气的接触面积，通过对流把热量散发到周围环境中。
如果使用了散热器，别忘了在LED的PCB背面和散热器之间涂抹一层导热硅脂或使用导热垫片（Thermal Interface Material, TIM）。这些材料可以填补接触面上的微小空隙，进一步降低热阻，提高热传导效率。
数据对比：不同散热方案对LED寿命的影响
为了让你更直观地理解散热的重要性，我们来看一个假设性的数据对比，它能清晰地展示不同散热方案对LED结温和预计寿命的影响。
| 散热方案（基于3535 LED） | 典型结温 (℃) | 相对光输出 (%) | 预计寿命 (L70, 小时) |
|---|---|---|---|
| 无任何散热处理 | ≥ 120 | ~60 | ≤ 5,000 |
| 仅连接小铜箔区域 | ~100 | ~75 | ~10,000 - 20,000 |
| 连接大铜箔区域 | ~90 | ~85 | ~30,000 - 50,000 |
| 大铜箔 + 少量散热过孔 | ~75 | ~92 | ~70,000 - 100,000 |
| 大铜箔 + 密集散热过孔 | ~65 | ~96 | ≥ 100,000 |
| 大铜箔 + 密集过孔 + 散热器 | ≤ 60 | ~98 | 远超100,000 |
（请注意：以上数据为模拟示例，实际数值会因LED型号、功率、环境温度等因素而异，但趋势是准确的。）
从这个表格中，你可以清楚地看到，随着散热措施的加强，LED的结温显著下降，光输出保持得更好，最重要的是，它的使用寿命得到了极大的延长。这是一个实实在在的“投资回报”！
其他重要考量：确保你的LED系统稳定运行
除了散热，还有几个点你也要注意：
恒流驱动：LED的“护卫舰”LED灯珠需要恒流驱动。这意味着你需要一个专门的电源来提供稳定的电流，而不是稳定的电压。因为LED的亮度是由电流决定的，而且即使是很小的电压波动也可能导致电流大幅变化，从而影响LED的寿命和性能。一个好的恒流驱动器，不仅能确保LED工作在最佳状态，也能间接帮助其保持较低的工作温度。有关LED恒流驱动的更多信息，你可以参考德州仪器（TI）或英飞凌（Infineon）等半导体厂商的应用指南。
环境温度：你的LED所处的“气候”即使你的散热设计再好，如果LED工作在非常炎热的环境中，它的结温还是会比较高。所以，设计时也要考虑最终产品的使用环境温度。
你可能还有这些疑问
是不是所有型号的LED灯珠，散热焊盘都能接GND？不一定。虽然大多数功率型LED（包括3535、5050等）的散热焊盘是电气隔离的，但你不能想当然。请记住，数据手册是唯一的“金标准”。对于一些低功率的LED或者特殊设计的LED，它们的散热焊盘可能与某个电极相连，或者有其他特殊要求。
如果我不连接散热焊盘会怎么样？如果你的LED灯珠功率稍大一点，而你又完全不连接散热焊盘，那么热量就无法有效导出。这会导致LED结温迅速升高，你的LED会很快出现光衰、色漂，甚至在短时间内彻底损坏。这就像汽车发动机没有冷却系统一样，很快就会“歇菜”。
我怎么知道我的LED散热焊盘是不是与电极电气隔离的？用万用表能测出来吗？最准确的方法还是查阅数据手册。用万用表测量只能作为辅助手段。通常，你可以用万用表的二极管档或电阻档测量散热焊盘与LED阳极（+）、阴极（-）之间的阻抗。如果阻抗非常大（显示“OL”或无穷大），则表示它们是电气隔离的。但请注意，这种测量可能不够精确，最终还是要以数据手册为准。
连接GND会影响LED的亮度或颜色吗？如果散热焊盘是电气隔离的，并且你正确地连接到GND并做好了散热，那么它不会直接影响LED的亮度或颜色。相反，良好的散热会帮助你的LED保持最佳的亮度输出和颜色稳定性，因为它防止了高温带来的性能下降。
有没有什么软件或工具可以帮助我设计LED的散热？当然有！市面上有一些专业的PCB设计软件（如Altium Designer, Eagle, KiCad等）都有强大的布局和走线功能，可以帮助你优化铜箔和过孔。此外，还有一些专业的热仿真软件（如Ansys Icepak, Mentor Graphics FloTHERM等），可以对你的LED模块进行精确的热分析，预测结温和热流分布，帮助你优化散热设计。
核心要点回顾：让你安心使用的几句话
好了，说了这么多，我们来简单回顾一下最重要的几点：
大多数情况下，3535 LED灯珠中间的散热焊盘可以安全地连接到地线（GND）。
最重要的前提是：查阅你所用LED型号的官方数据手册，确认散热焊盘是否电气隔离。
连接GND的主要目的是为了提供一个宽广的散热路径，帮助LED散发热量。
良好的散热设计对LED的寿命、亮度和颜色稳定性至关重要。
设计时要充分利用大面积铜箔、密集散热过孔，并根据需要考虑铝基板、散热器和导热材料。
希望对你有用！
