我们之前给大家介绍了LED直插灯珠是怎么“诞生”的？一文看懂它的制造全流程！以及LED直插灯珠的应用场景，接下来继续了解直插灯珠的区别。你有没有想过，那些在电子设备上闪烁的小灯，或者路边的指示牌、广告牌上亮眼的字样，它们是如何发光的？其中很大一部分功劳要归于一种叫做“直插灯珠”的元件。直插灯珠，也就是我们常说的插件式LED，是电子世界里最基础、也最常见的发光二极管之一。
它们之所以能被广泛应用，是因为它们结实、可靠，而且非常容易使用。但当你真正开始接触它们时，你会发现直插灯珠可不仅仅只有“亮”和“不亮”的区别。它们之间有着各种各样的不同，这些不同决定了它们在特定应用中的表现。
这篇文章的目的，就是帮助你像一个内行一样，搞清楚这些“直插灯珠的区别”，让你在选择和使用它们时，能够胸有成竹。
什么是直插灯珠？深入了解插件式LED
在深入探讨区别之前，我们先来简单回顾一下什么是直插灯珠。直插灯珠，顾名思义，就是那些带有两根或更多引脚（“插”的部分），需要通过插孔安装在电路板上的LED（发光二极管）。
它们通常由一个半透明或透明的环氧树脂封装外壳、一个发光芯片、反射杯、金线和两根（或多根）引脚组成。当电流通过芯片时，它就会发出光来。
为什么它们仍然如此受欢迎呢？
坚固耐用： 相对于一些更精密的元件，直插灯珠的封装比较坚固，抗震性好。
易于焊接： 它们的引脚设计使得手工焊接非常方便，这对于DIY爱好者和小批量生产来说是个巨大的优势。
成本效益： 生产成本相对较低，使得它们成为许多经济型项目的首选。
应用广泛： 从简单的指示灯到复杂的显示屏，都能看到它们的身影。
理解了这些基础知识，我们就可以开始探索它们之间的核心区别了。
核心区别一：尺寸与封装类型——不仅仅是大小问题
你可能最先注意到的是直插灯珠的尺寸。没错，尺寸是它们最直观的区别之一，但尺寸背后往往隐藏着更深层的性能差异。
直插灯珠的尺寸通常指的是其封装外壳的直径，常见的有3mm、5mm、8mm和10mm等。除了圆形，还有一些特殊形状的封装。
标准圆形直插灯珠 (Standard Cylindrical)

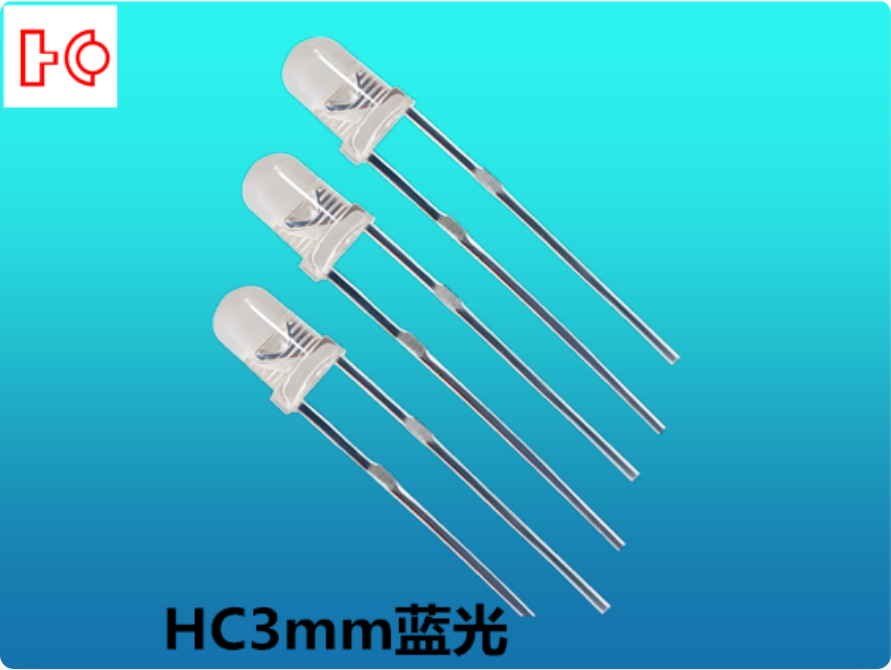

3mm灯珠： 体积小巧，适合空间有限的场合，比如玩具、小型指示灯。亮度相对较低。
5mm灯珠： 最为普及，亮度适中，应用范围最广，从家用电器到电子项目，无处不在。
8mm、10mm灯珠： 体积更大，通常能提供更高的亮度和更宽的视角，常用于户外显示屏、照明等需要更高亮度的场合。
3mm、5mm、8mm、10mm： 这是最常见的类型。数字代表直径。
特点： 成本低，易于获取，有多种颜色和亮度选择。

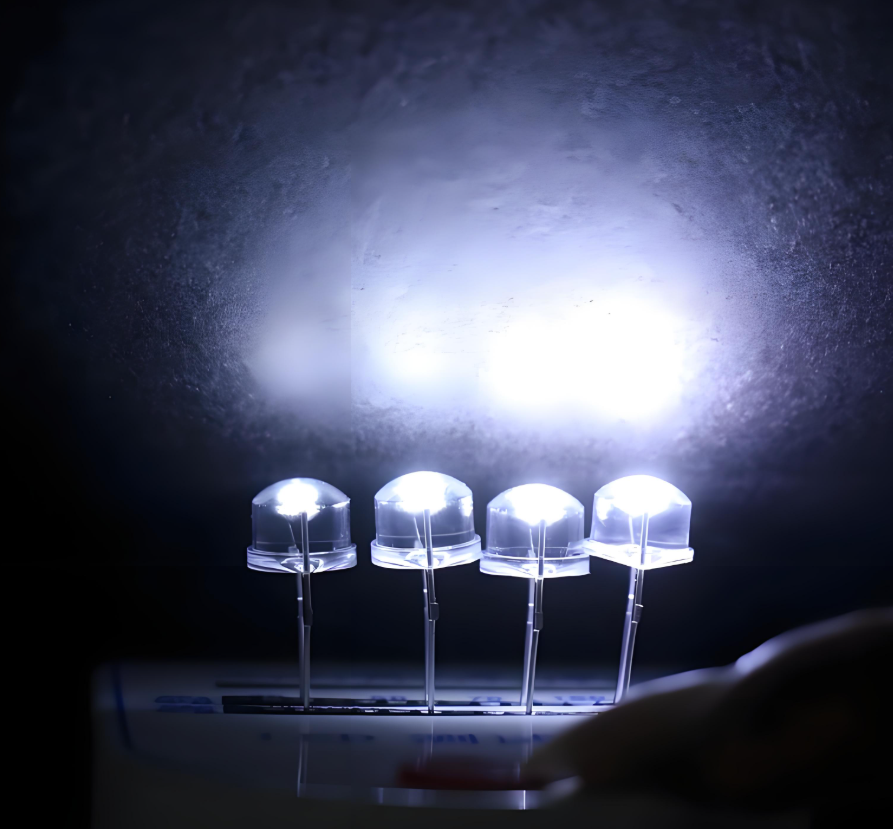

草帽灯珠 (Straw Hat LED)
形状： 顾名思义，它的顶部像一个平坦的草帽。
特点： 这种设计使得光线扩散角度非常大，通常能达到120度甚至更大。这意味着你可以从更宽的角度看到它的光。
应用： 非常适合作为背光源、大面积均匀照明或需要广视角指示的场景，比如广告牌、LED显示模块等。
食人鱼灯珠 (Piranha LED / Super Flux LED)
形状： 它的外形通常是方形或矩形，有四根引脚，看起来有点像食人鱼的嘴巴。
特点： 食人鱼灯珠的芯片通常更大，散热性能更好，因此可以承受更大的电流，发出更高的亮度。它们通常有更宽的视角，并且更加坚固。
应用： 广泛用于汽车照明（如刹车灯、转向灯）、户外显示屏、高亮度信号灯等对亮度、可靠性和散热有较高要求的场合。它们通常比标准圆形灯珠更贵一些。
椭圆灯珠 (Oval LED)
形状： 顶部是椭圆形。
特点： 这种形状使其在两个方向上拥有不同的视角（例如，水平方向宽，垂直方向窄）。
应用： 非常适合用于交通信号灯、户外信息显示屏等需要特定方向性照明的场合，可以有效减少光污染和提高显示效果。
尺寸与封装类型对比表格：
| 特性/灯珠类型 | 标准圆形直插灯珠 | 草帽灯珠 | 食人鱼灯珠 | 椭圆灯珠 |
|---|---|---|---|---|
| 常见尺寸 | 3mm, 5mm, 8mm, 10mm | 5mm, 8mm | 多为方形封装 | 5mm等 |
| 外形特征 | 圆柱形，顶部有弧度 | 平坦的草帽状顶部 | 方形或矩形，多为4脚 | 椭圆形顶部 |
| 典型视角 | 15° - 60°（可变） | 120° - 160°（广角） | 100° - 140°（广角） | 水平宽，垂直窄 |
| 主要优势 | 成本低，通用性强，易焊接 | 视角广，光线均匀 | 亮度高，散热好，耐用 | 特定方向性光线 |
| 典型应用 | 指示灯，玩具，DIY项目 | 背光，大面积显示，广告牌 | 汽车照明，户外显示，高亮信号灯 | 交通信号灯，户外信息屏 |
| 成本 | 低 | 中等 | 相对较高 | 中等 |
核心区别二：发光颜色与波长——色彩斑斓的世界

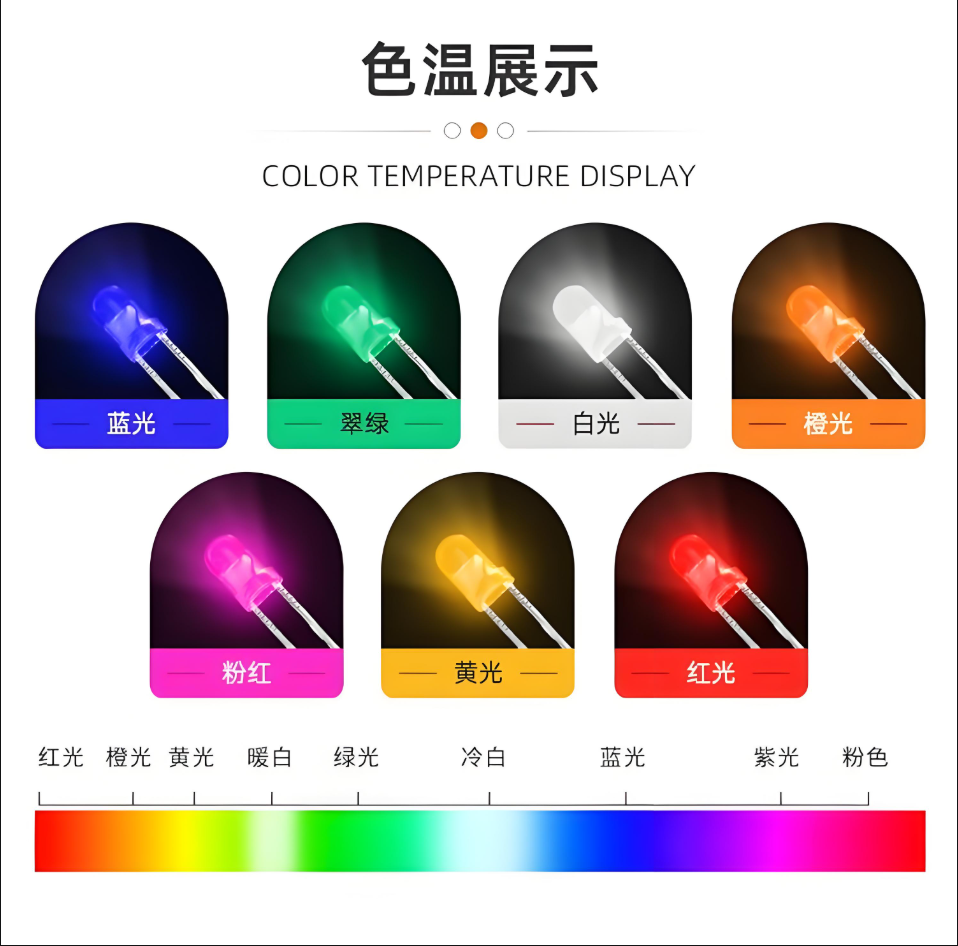

直插灯珠的颜色是另一个显而易见的区别。从常见的红、绿、蓝、黄，到纯白、暖白，甚至紫外线和红外线，LED的颜色种类非常丰富。
单色灯珠 (Monochromatic LED)
红色： 约620-630nm
黄色： 约580-590nm
绿色： 约520-530nm
蓝色： 约460-470nm
白色： 白光LED通常是通过蓝色LED芯片激发黄色荧光粉产生的，因此没有固定的波长，而是由不同波长的光混合而成。白光又分为暖白（色温低，偏黄，如2700K-3500K）和冷白（色温高，偏蓝，如5000K-6500K）。
这是最常见的类型，只发出一种固定颜色的光。
颜色与波长： LED的颜色是由其半导体材料决定的，不同的材料会发出不同波长的光。例如：
应用： 指示灯、仪表盘、玩具、装饰照明等。
双色/三色灯珠 (Bi-color/Tri-color LED)
在一个封装内包含两个或三个不同颜色的芯片，通常共用一个引脚（共阳极或共阴极）。
通过控制不同引脚的通断，可以发出两种或三种预设的颜色。例如，红绿双色灯珠可以发红光、绿光，或者红绿同时亮形成橙光。
应用： 需要多种状态指示的场合，如设备工作状态指示。
RGB全彩灯珠 (RGB Full-Color LED)
在一个封装内集成了红（Red）、绿（Green）、蓝（Blue）三个独立的发光芯片。
通过改变每个芯片的亮度（通常使用PWM脉冲宽度调制），可以混合出理论上数百万种颜色。
应用： 全彩显示屏、舞台灯光、氛围灯、需要动态变色的装饰。
特殊波长灯珠 (Special Wavelength LED)
紫外线 (UV) LED： 波长小于400nm，用于验钞、固化、杀菌等。
红外线 (IR) LED： 波长大于700nm，用于遥控器、夜视监控、光电传感器等。
这些灯珠的光线通常肉眼不可见，但在特定应用中至关重要。
核心区别三：亮度与光通量——光线的强弱
当谈到LED的“亮不亮”时，我们通常会提到亮度和光通量。
亮度 (Luminous Intensity) - 单位：mcd (毫坎德拉)
定义： 指的是LED在某个特定方向上的发光强度。这是你直接感受到的“亮”的程度。
影响因素： 芯片尺寸、驱动电流、封装效率和透镜设计都会影响亮度。
选择： 如果你需要一个非常显眼的指示灯，或者用于远距离的信号，你会选择mcd值高的灯珠。例如，一个用于室内设备状态的指示灯可能只需要几十到几百mcd，而户外显示屏的灯珠可能需要上千甚至数千mcd。
光通量 (Luminous Flux) - 单位：lm (流明)
定义： 指的是LED发出的所有可见光的总量，不考虑方向性。
应用： 对于需要均匀照明的场合，例如背光或照明灯具，光通量是更重要的参数。
注意： 直插灯珠通常以mcd来衡量亮度，因为它们更多地被用作点光源或指示灯。对于照明用途，你可能会更多地看到流明（lm）这个单位，它通常用于功率更大的LED，比如SMD贴片式或大功率集成LED。
根据我们工程师的介绍，一个标准的5mm红色直插LED的亮度通常在1000mcd到5000mcd之间，而高亮的5mm白光LED可以达到10000mcd甚至更高。不同制造商和批次之间会有所差异，因此查阅具体的规格书很重要。
核心区别四：视角——光线的覆盖范围

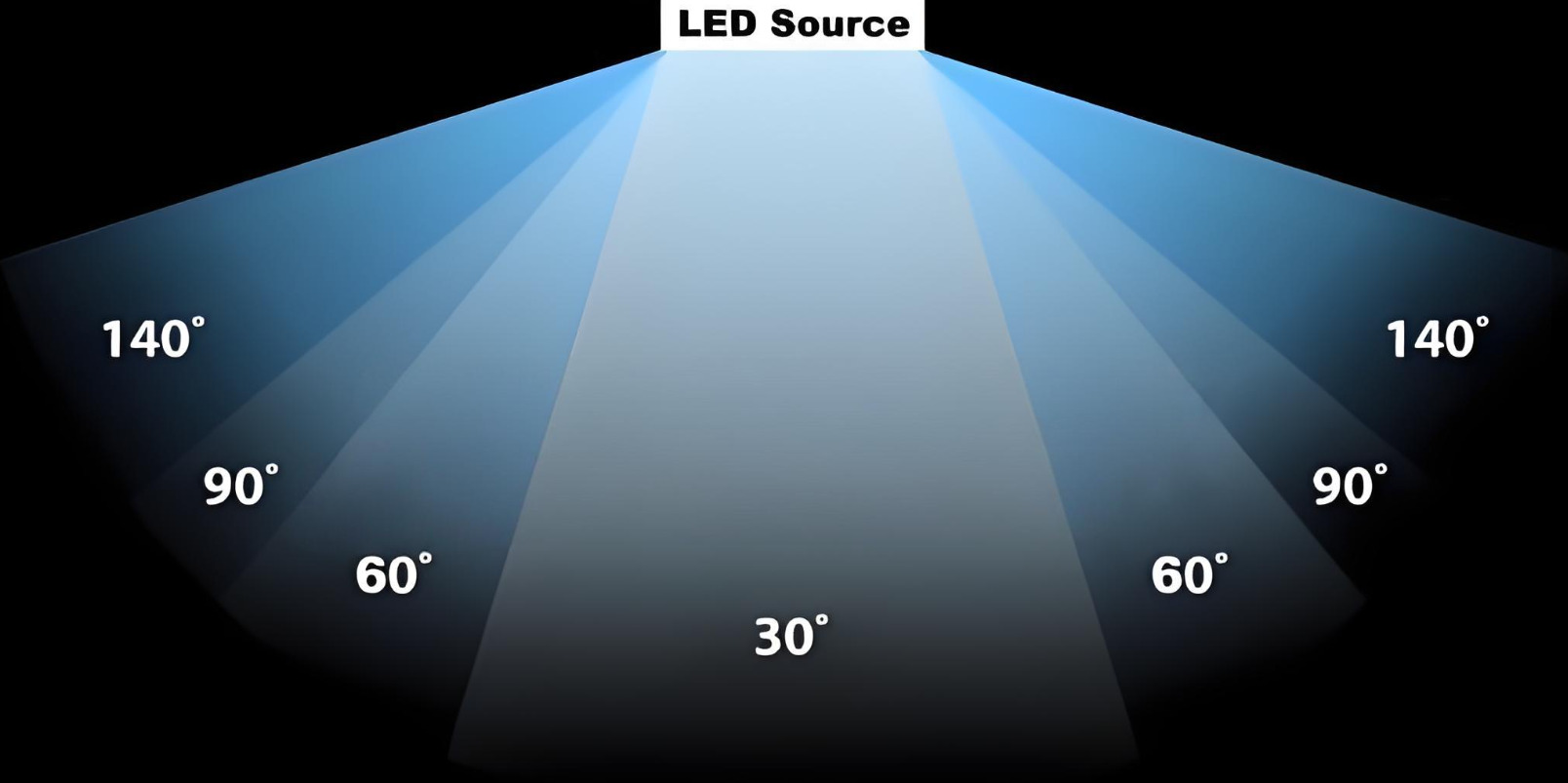

视角（Viewing Angle），也称为扩散角，是指LED发出光线强度达到轴向强度一半时所形成的角度。简单来说，它决定了你能从多大的角度看到LED发出的光。
窄视角 (Narrow Viewing Angle)：
特点： 通常在15°到30°之间。光线集中，形成一个较窄的光束。
应用： 适合作为聚光灯、手电筒、指示灯（当需要从正面清晰可见时），或需要远距离传输光信号的场合。例如，一些需要高亮度投射的户外显示屏会使用窄视角灯珠。
宽视角 (Wide Viewing Angle)：
特点： 通常在60°到160°之间，甚至更大。光线扩散范围广，亮度在各个方向上分布更均匀。
应用： 适合作为背景光、大面积显示、广告牌、或者你希望用户从各个角度都能看到指示灯的场合。草帽灯珠和食人鱼灯珠就是宽视角灯珠的典型代表。
透镜的影响： 直插灯珠的透镜形状和是否磨砂也会影响视角。
透明透镜 (Clear Lens)： 通常有更窄的视角，光线更集中。
磨砂透镜 (Frosted Lens) / 扩散透镜 (Diffused Lens)： 内部有散射颗粒，能使光线更均匀地扩散，从而获得更宽的视角，但牺牲了轴向亮度。
核心区别五：电压与电流——驱动LED的关键
LED是电流驱动型元件，这意味着你需要提供一个合适的电流才能让它正常工作并达到预期的亮度。而电压则与LED的颜色有关。
正向电压 (Forward Voltage, Vf)
红色、黄色LED通常在1.8V - 2.4V之间。
绿色、蓝色、白色LED通常在3.0V - 3.6V之间。
定义： LED开始导通并正常发光所需的最小电压。
与颜色相关： 不同颜色的LED有不同的正向电压。
重要性： 你需要根据LED的Vf来设计你的电源电路，通常需要串联一个限流电阻来保护LED。
正向电流 (Forward Current, If)
定义： 通过LED的电流大小。
与亮度相关： 在一定范围内，电流越大，LED就越亮。
典型值： 对于普通直插灯珠，标准工作电流通常是20mA。一些高亮度的灯珠可能允许更高的电流，但必须注意散热。
重要性： 过大的电流会导致LED过热，缩短寿命甚至立即烧毁。因此，务必使用限流电阻来控制通过LED的电流。

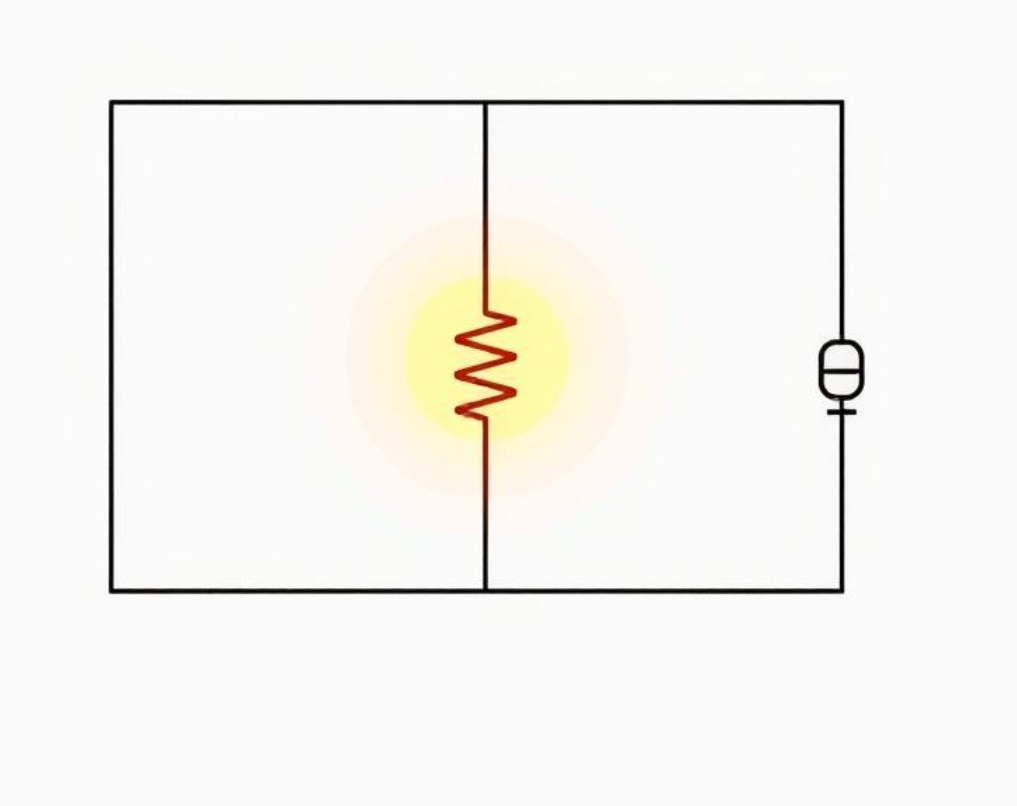

限流电阻计算公式：R = (Vs - Vf) / If 其中：
R：限流电阻的阻值（欧姆）
Vs：电源电压（伏特）
Vf：LED的正向电压（伏特）
If：LED的正向电流（安培，通常用0.02A）
正确计算和选择限流电阻是LED电路设计的关键一步，它能有效防止LED损坏并延长其使用寿命。
核心区别六：特殊功能与应用——超越发光本身
除了以上几个核心区别，直插灯珠还有一些带有特殊功能的类型，或者在某些特定应用中表现出色。
闪烁灯珠 (Flashing LED)：
特点： 内部集成了闪烁电路，通电后会自动以一定的频率闪烁，无需外部控制电路。
应用： 警示灯、玩具、吸引注意力的指示灯。
双色/三色（共阳/共阴）灯珠：
特点： 如前所述，通过共用引脚实现多种颜色切换。共阳极意味着所有LED芯片的阳极连接在一起，共阴极则相反。
应用： 状态指示，如红绿灯，表示“停止”和“通行”。
高显色指数 (CRI) 灯珠：
特点： 对于白光LED，显色指数（CRI）衡量了光源还原物体真实颜色的能力。CRI越高，被照物体的颜色看起来越自然。
应用： 需要高色彩还原度的照明场合，如博物馆照明、艺术品展示、摄影补光等。虽然直插灯珠通常不强调CRI，但一些高端的白光直插灯珠也会有此参数。
如何选择适合你的直插灯珠？——实战指南
现在你已经了解了直插灯珠的各种区别，是时候将其应用到实际选择中了。在挑选灯珠时，你需要考虑以下几个关键因素：
你的项目需要什么颜色？
是简单的红绿指示？还是需要全彩变化？这直接决定了你选择单色、双色还是RGB灯珠。
你需要多亮的光线？
是微弱的指示灯？还是需要照亮一个区域？亮度（mcd）是关键参数。记住，亮度越高，通常功耗也越大，价格也可能更高。
光线需要覆盖多大的范围？
是集中在一个点上（比如手电筒）？还是需要均匀扩散（比如背光）？这决定了你选择窄视角、宽视角还是草帽/食人鱼灯珠。
你有多少空间？
设备内部空间紧张吗？这决定了你可以选择3mm、5mm还是更大的灯珠。
你的电源条件是什么？
你提供的电压是多少？能提供多大的电流？这会影响你对LED正向电压和限流电阻的计算。
预算有多少？
不同类型和性能的灯珠价格差异很大。在满足需求的前提下，选择性价比最高的产品。
直插灯珠选型考虑因素与对应特性：
| 你的需求 | 考虑的灯珠特性 | 典型选择 |
|---|---|---|
| 指示灯 | 颜色，亮度，视角 | 3mm/5mm圆形，单色，中等亮度 |
| 背景光/大面积显示 | 视角，光线均匀度，亮度 | 草帽灯珠，食人鱼灯珠，高亮度 |
| 信号灯/警示灯 | 亮度，颜色，视角（可窄可宽） | 5mm/8mm/10mm圆形，食人鱼灯珠，高亮度，闪烁灯珠 |
| 装饰/氛围灯 | 颜色，RGB全彩，亮度 | RGB灯珠，各种颜色单色灯珠 |
| 高可靠性/汽车 | 亮度，散热，耐用性 | 食人鱼灯珠，封装质量好的灯珠 |
| 空间受限 | 尺寸 | 3mm灯珠 |
常见问题解答
Q1：直插灯珠和贴片灯珠（SMD LED）有什么区别？
A1： 它们是两种最常见的LED封装形式。
直插灯珠： 有两根或多根引脚，需要插入电路板的孔中焊接。特点是坚固、易于手工焊接、成本低。通常用于指示灯、简单显示和DIY项目。
贴片灯珠（SMD LED）： 没有引脚，直接贴焊在电路板表面。特点是体积小、功耗低、亮度高、易于自动化生产。广泛用于手机、电视、汽车大灯、室内照明等对体积和性能要求更高的场合。简单来说，直插灯珠更“传统”和易用，SMD灯珠更“现代”和高效。
Q2：为什么我的直插灯珠会烧坏？
A2： 最常见的原因是电流过大。LED是电流敏感器件，如果没有串联合适的限流电阻，或者电源电压过高，流过LED的电流就会超过其额定值，导致LED过热并烧毁。此外，反向电压过高、静电击穿、质量问题或长时间在高温环境下工作也可能导致损坏。
Q3：直插灯珠的寿命是多久？
A3： LED的寿命通常非常长，远超传统白炽灯。在正常工作条件下（合适的电流、电压和散热），高质量的直插灯珠寿命可以达到5万小时甚至10万小时以上。但请注意，这里的“寿命”通常指的是光衰减到初始亮度的70%时的时间，而不是完全不亮。
Q4：如何测试直插灯珠的好坏？
A4： 最简单的方法是使用万用表的二极管档位。将万用表拨到二极管测试档，红表笔（正极）接LED的长引脚（阳极），黑表笔（负极）接LED的短引脚（阴极）。如果LED亮起微弱的光，说明它是好的。如果反接不亮，或者怎么接都不亮，那它可能已经损坏了。你也可以用一个带限流电阻的低压电源（如3V纽扣电池加一个220欧姆电阻）来测试。
直插灯珠，这些看似简单的小元件，实际上蕴含着丰富多样的特性和功能。通过了解它们在尺寸与封装、发光颜色与波长、亮度与光通量、视角、以及电压与电流等方面的区别，你就能更好地理解它们各自的优势和适用场景。
从最常见的3mm/5mm圆形灯珠，到广角均匀发光的草帽灯珠，再到高亮度高可靠性的食人鱼灯珠，每一种都有其独特的价值。而颜色的多样性、亮度的选择、以及对驱动电路的理解，更是你成功驾驭直插灯珠的关键。
希望通过这篇文章，你对“直插灯珠的区别”有了全面而深入的认识。
