你有没有遇到过手电筒不亮了,或者觉得亮度不够,想自己动手换个灯珠?在寻找替换光源的时候,你可能会看到各种各样的LED型号,其中一个听起来有点特别,叫做“5050陶瓷仿XML2带透镜手电筒灯光源”。这个名字有点长,听起来好像很专业,别担心,今天我们就来把它彻底搞明白。
什么是5050陶瓷仿XML2带透镜手电筒灯光源?
我们先来拆解一下这个名字:

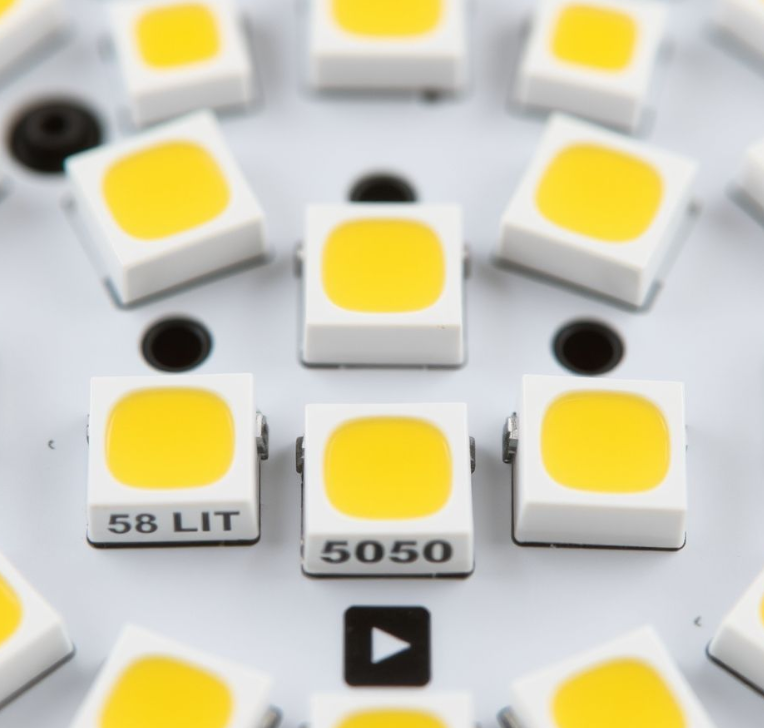

5050: 这指的是LED芯片的封装尺寸,也就是LED灯珠的大小。5050封装意味着这个LED的边长大约是5.0mm x 5.0mm。这是一个比较常见的尺寸,很多大功率LED都用这个封装。
陶瓷: 这是指LED芯片安装的基板材料。传统的LED基板很多是用FR4(一种玻璃纤维布增强的环氧树脂板),而陶瓷基板的散热性能要比FR4好得多。更好的散热意味着LED工作时产生的热量能更快地散发出去,这对手电筒这种空间小、功率大的应用非常重要,能帮助LED更稳定、更长寿地工作。
仿XML2: 这是说这个LED的性能和尺寸是模仿Cree公司非常著名的XML2系列LED的。Cree XML2是一款性能强大、应用广泛的手电筒LED。这里的“仿”字说明它不是Cree原厂生产的XML2,而是其他厂家生产的,但它的封装尺寸、工作电压、大致的电流范围和亮度表现都力求接近XML2,目的是为了能作为XML2的替代品使用。

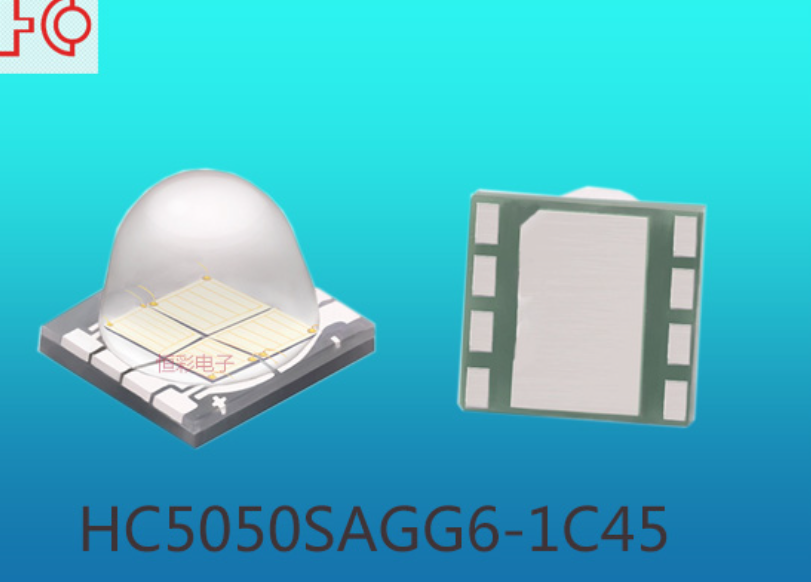

带透镜: 这表示这个LED灯珠本身就集成了一个小透镜。通常手电筒的光线是通过反光杯或者独立的透镜来聚拢的。而这种LED自带透镜,可以帮助你直接获得一个相对聚拢或者特定形状的光束,简化了手电筒的光学设计。
所以,简单来说,5050陶瓷仿XML2带透镜手电筒灯光源,就是一种尺寸约5x5mm、使用陶瓷基板散热更好、性能接近Cree XML2、并且自带聚光小透镜的LED灯珠,专门为手电筒等照明设备设计的。
为什么会有“仿XML2”?它和真XML2有什么区别?
你可能会好奇,既然有真的XML2,为什么还需要“仿”的呢?
原因主要有:
成本: Cree作为知名的LED品牌,其产品通常质量稳定、性能可靠,但价格相对较高。“仿XML2”的LED通常由其他厂商生产,可能在生产成本上有所控制,所以价格通常会更亲民。
替代性: 由于Cree XML2非常流行,很多手电筒都使用它。开发“仿XML2”的LED,可以让用户在维修或升级时,有更多选择,并且这些仿品在尺寸和电参数上与XML2接近,方便直接替换。
那么,“仿XML2”和真正的Cree XML2有什么区别呢?
主要的区别可能在于:
品牌与品质一致性: Cree作为大厂,其产品的批次一致性、标称参数的准确性和整体可靠性通常更有保障。“仿品”的品质会因不同厂家而异,有的可能非常接近XML2,有的可能在亮度、光色、寿命等方面有差距。
具体性能参数: 尽管力求接近,但在最高亮度、光效(每瓦多少流明)、显色指数(CRI,影响光线对物体颜色的还原程度)以及高温下的性能衰减等方面,仿品和真品可能存在差异。
技术细节: 比如散热路径的设计、荧光粉的配方等,都可能不同。
你可以把“仿XML2”理解为一种“平替”选择。它提供了类似XML2的性能和兼容性,但价格可能更低,同时需要你对供应商的质量有所了解。

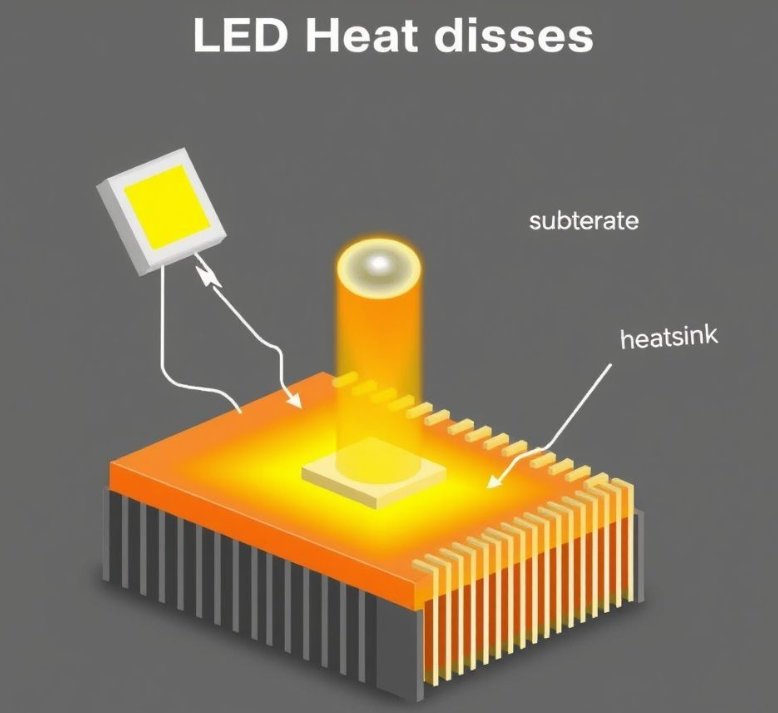

陶瓷基板的好处是什么?深入了解LED散热
前面提到了陶瓷基板,它对手电筒LED来说可是个重要的优点。为什么这么说呢?
任何大功率LED在工作时都会产生大量的热量。如果这些热量不能及时散发出去,LED的温度就会升高。高温对LED是“致命”的:
亮度衰减: 温度越高,LED的亮度衰减越快。
光色漂移: 高温可能导致LED发出的光颜色发生变化。
寿命缩短: 持续的高温会大大缩短LED的使用寿命,甚至直接烧毁。
手电筒体积小,内部空间有限,散热本身就比较困难。而陶瓷基板的导热性能远优于常用的FR4玻纤板。使用陶瓷基板的LED,能更有效地将芯片产生的热量传导到底下的散热片或筒身,从而降低LED的工作温度,让它更亮、更稳定、更长寿。
所以,当你看到一个手电筒LED宣传使用了“陶瓷基板”时,你可以认为这是一个有利于散热和提升稳定性的设计。
带透镜有什么用?光束形状的秘密
这种LED的另一个特点是“带透镜”。传统的LED灯珠发出的光线是比较分散的(接近180度角)。要把它变成手电筒那种聚焦的、能照到远处的强光束,就需要借助外部的光学元件,比如:
反光杯 (Reflector): 通过抛物面反射器将光线集中向前。
透镜 (Lens): 通过折射原理将光线聚拢。
而这种“带透镜”的LED,就是把一个小型透镜直接集成在了LED芯片封装的上方。这个集成透镜的作用就是初步地对LED发出的光线进行整形和聚拢。
这样做的好处是:
简化设计: 对于一些简单的手电筒或者特定的照明应用,可能只需要这个自带的透镜就能达到所需的光束效果,无需再额外设计复杂的光学系统。
特定光效: 透镜的形状可以设计成产生聚光(Spot)或者泛光(Flood)等不同的效果,满足不同的照明需求。
当然,自带的透镜通常比较小,如果需要非常远射或者非常复杂的光束形状,可能还是需要配合外部的光学元件一起使用。
它的核心参数:你需要知道的技术指标
了解一个LED,最重要的就是看它的技术参数。对于5050陶瓷仿XML2带透镜LED,你通常需要关注以下几点:
工作电压 (Voltage): 通常是直流3V左右(具体数值会有波动,比如2.9V-3.3V)。这是选择LED驱动电路的关键。
最大工作电流 (Maximum Current): 这个参数决定了你能给它多大的电流来驱动它,电流越大,亮度越高,但发热也越大。仿XML2的LED通常能承受3A甚至更高的电流,但请务必参考具体产品的说明。
功率 (Power): 电压乘以电流就是功率(P = V * I)。在最大电流下,功率可能达到10W甚至更高。
光通量 (Lumen Output): 这是衡量LED总亮度的指标,单位是流明(lm)。在最大电流下,它的光通量通常能达到800-1200流明甚至更高,具体取决于电流大小、LED品质和散热情况。
色温 (Color Temperature): 决定了光线的颜色是偏黄还是偏蓝。常见的有冷白光(Cool White,色温高,如6000K-7000K)、中性白光(Neutral White,色温适中,如4500K-5000K)和暖白光(Warm White,色温低,如2700K-3000K)。手电筒常用的多是冷白光或中性白光。
显色指数 (CRI - Color Rendering Index): 衡量光线还原物体真实颜色的能力。CRI越高,看到的颜色越真实。普通照明要求CRI>80,手电筒对CRI要求不高,但有些高品质手电筒会追求高CRI(>90)。仿品通常是标准CRI(>70)。
数据对比:5050陶瓷仿XML2 vs. Cree XML2
为了让你更直观地了解,我们来做一个简单的对比表格。请注意,仿品的具体参数会因不同厂家而有差异,这里提供的是一个典型范围或参考值。
表1:5050陶瓷仿XML2(典型) vs. Cree XML2 U2/T6(典型)参数对比
参数项目 | 5050陶瓷仿XML2 (典型) | Cree XML2 U2/T6 (典型) | 备注 |
---|---|---|---|
封装尺寸 | 5.0mm x 5.0mm | 5.0mm x 5.0mm | 尺寸兼容,方便替换 |
基板材料 | 陶瓷 | 陶瓷 | 两者都使用陶瓷基板,散热好 |
工作电压 | ~3V | ~3V | 电压兼容 |
最大推荐电流 | 3A - 5A (取决于品质) | 3A - 10A+ (取决于型号) | 真XML2能承受更高电流,潜力更大 |
典型最大光通量 | 800 - 1200 lm+ | 900 - 1500 lm+ (甚至更高) | 真XML2在同等电流下通常更亮,或能达到更高亮度 |
光效 (lm/W) | 80 - 120 lm/W | 100 - 150 lm/W+ | 真XML2通常光效更高,更省电 |
色温选项 | 常见冷白/中性白 | 各种色温可选 | 仿品选择可能较少 |
显色指数 (CRI) | 通常 >70 | >70, >80, >90 可选 | 高CRI选项真品更多 |
集成透镜 | 通常自带 | 无 (需外配光学) | 仿品特色,简化设计 |
品牌与一致性 | 多样,品质差异大 | Cree,品质稳定可靠 | 核心区别,影响性能和寿命 |
价格 | 通常较低 | 相对较高 | 性价比是仿品的主要优势 |
从表中你可以看出,虽然“仿XML2”在尺寸和基本电参数上与XML2接近,但通常在最高性能(最大电流、光通量、光效)和品质一致性上,真正的Cree XML2表现更优。不过,对于一般的维修或升级需求,如果找到品质不错的仿品,它提供的亮度和性能可能已经足够令人满意,而且成本更低。
它的优点和缺点:权衡利弊
了解了它的特性,我们来总结一下它的优缺点:
优点:
性价比高: 相较于品牌大厂的LED,价格通常更有优势。
散热性能好: 陶瓷基板有助于快速散热,对LED的稳定性和寿命有益。
集成透镜: 简化了手电筒的光学设计,方便安装,可能直接获得所需光束。
尺寸兼容性: 5050封装与XML2等常见LED尺寸接近,方便作为替换件使用。
缺点:
品质一致性: 不同厂家生产的“仿品”质量参差不齐,性能可能与标称有差异,不如品牌大厂稳定。
最高性能: 在极限电流和最高光效方面,通常不如同代的品牌旗舰LED。
品牌与信任: 没有知名品牌背书,选择时需要仔细辨别卖家和产品质量。
参数不确定性: 实际参数可能与宣传有出入。
适合用在哪里?(主要应用场景)
基于它的特点,这种5050陶瓷仿XML2带透镜LED最适合用在以下场景:
手电筒维修: 如果你手电筒里原来是5050封装的LED坏了,或者想升级,这种LED是一个可能的替换选择,特别是如果原灯珠也是带透镜的。
手电筒升级/改装: 想提升老手电筒的亮度,或者改变光束形状(如果原灯珠不带透镜),可以考虑换用这种LED。
DIY小型照明项目: 制作一些简单的、需要一定亮度和聚光效果的DIY灯具,比如自行车灯、头灯等。
对成本比较敏感的应用: 在预算有限的情况下,它提供了一个性能不错的选择。
不适合的场景:
对光色、显色指数有极高要求的专业照明。
需要极致远射或复杂光束控制的高端专业手电筒(通常会使用性能更强的LED和精密的光学系统)。
需要长时间在极端高温或恶劣环境下工作的设备(可能需要更高可靠性的工业级LED)。
安装和使用注意事项:让你的LED长寿又稳定
如果你决定使用这种LED,有几点安装和使用上的建议:
做好散热: 这是最重要的!即使有陶瓷基板,大功率LED工作时依然产生大量热量。一定要确保LED底部与手电筒的散热结构(比如铝基板、铜基板或筒身)紧密接触,并使用导热硅脂或导热垫填充缝隙,保证热量能顺利传导出去。
选择合适的驱动: LED需要恒流驱动才能稳定工作并发挥最佳性能。使用错误的驱动(比如直接接到电池)可能导致LED过流烧毁或亮度不稳定。根据你选择的LED型号和手电筒设计,选择一个能提供合适电流(不要超过LED最大承受电流)的恒流驱动板。
注意正负极: LED有正负极之分,接反了不会亮,严重的可能损坏。安装时务必看清LED基板上的标识或参考产品说明。
焊接技巧: 焊接时使用合适的温度和时间,避免长时间高温加热损伤LED芯片。
检查光路: 如果是替换,确保带透镜的LED安装后,光线不会被其他部件遮挡。
遵循这些注意事项,你的LED才能稳定可靠地工作。
其他常见手电筒LED类型:多一个了解
除了我们今天重点讨论的5050陶瓷仿XML2带透镜,手电筒领域还有很多其他常见的LED类型。简单了解一下,能帮助你更好地选择:
Cree XML2/XP-L/XP-G系列: 经典的、应用广泛的系列,性能稳定,有很多不同型号和亮度等级。
Luminus SST-40/SST-20等: 另一家知名厂商的产品,SST-40是XML2的有力竞争者,通常能达到更高的亮度。
Osram KW CSLPM1.TG/CSLNM1.TG等: 俗称“小黄豆”、“小白豆”,特点是发光面积小,配合大反光杯能实现极强的远射能力。
Cree XHP系列(如XHP50, XHP70, XHP90等): 超大功率LED,通常需要6V或12V驱动,能提供非常高的亮度,但发热量巨大,主要用于大型或多电池手电筒。
表2:常见手电筒LED类型简要对比
LED类型 (典型) | 封装尺寸 (约) | 工作电压 (典型) | 典型最大功率 | 主要特点 | 常见应用场景 |
---|---|---|---|---|---|
Cree XP-G/XP-L | 3.5mm x 3.5mm | 3V | 3W - 10W | 尺寸小,光斑相对集中,适合中远射 | 小型手电筒,头灯 |
Cree XML2 / 5050仿XML2 | 5.0mm x 5.0mm | 3V | 10W - 15W+ | 亮度高,光斑泛光和聚光兼顾,应用广泛 | 中大型手电筒,搜索灯 |
Luminus SST-40 | 5.0mm x 5.0mm | 3V | 10W - 15W+ | XML2强力竞争者,亮度高,性价比高 | 中大型手电筒 |
Osram KW CSLPM1.TG/CSLNM1.TG | 小发光面 | 3V | 5W - 8W+ | 极强的远射能力,光斑聚焦 | 远射手电筒,狩猎灯 |
Cree XHP50/XHP70 | 5.0mm x 5.0mm | 6V/12V | 20W - 50W+ | 极高亮度,泛光更强,发热量大 | 大型、高亮度手电筒 |
了解这些不同的LED类型,有助于你根据自己的需求选择最合适的光源。
常见问题解答
问:5050陶瓷仿XML2带透镜的亮度能达到真正的XML2水平吗?
答:品质好的仿品在相同电流下,亮度可以非常接近XML2。但在最高电流驱动时,真正的Cree XML2通常能达到更高的峰值亮度和更好的光效。
问:它自带的透镜效果怎么样?能照多远?
答:自带透镜主要提供基础的聚光效果。具体能照多远取决于LED的亮度和透镜的设计。一般来说,它能提供比没有透镜的LED更聚拢的光束,但要实现极强的远射,可能还是需要配合更大的反光杯或外部透镜。
问:我的手电筒原来用的是XML2,可以直接换这种带透镜的吗?
答:如果你的手电筒内部空间允许,并且原装XML2也是5050封装(多数是),理论上电参数是兼容的(都是3V驱动)。但你需要考虑自带透镜是否会影响手电筒原有的反光杯或透镜的安装和光路。有时自带透镜可能会干扰原装光学件,导致光斑异常。最好测量一下高度,或者选择不带透镜的仿XML2 LED进行替换。
问:陶瓷基板真的比普通基板散热好很多吗?
答:是的,陶瓷材料的导热系数远高于常用的FR4玻纤板。这意味着热量从LED芯片传导到底部散热界面的速度更快,能更有效地降低LED芯片的结温,从而提高稳定性和寿命。
问:购买这种LED时要注意什么?
答:因为是“仿品”,建议选择信誉好的卖家,并尽量查看其他买家的评价。如果卖家提供了详细的参数(如电流、流明、色温等),可以作为参考,但也要有心理准备,实际表现可能与标称有轻微差异。
5050陶瓷仿XML2带透镜手电筒灯光源是一种经济实惠、散热性能好、且自带基础聚光能力的LED灯珠。它模仿了Cree XML2的尺寸和电参数,可以作为手电筒维修或升级的替代选择。
通过使用陶瓷基板,它在散热方面有优势,有助于提升LED的稳定性和寿命。集成的透镜则简化了光学设计,方便直接获得所需的简单光束。
虽然在最高性能和品质一致性上,它可能不如真正的Cree XML2,但对于许多非极限追求的应用场景,它提供的亮度和功能已经足够满足需求,并且拥有更高的性价比。
如果你正在寻找一款性能不错、价格不贵、并且方便安装的手电筒LED光源,那么了解并选择一款品质可靠的5050陶瓷仿XML2带透镜LED,会是一个不错的方案。记住,无论选择哪种LED,做好散热都是确保它稳定高效工作的关键!
